수치지형도 관련사항은 위의 경로를 확인하세요~

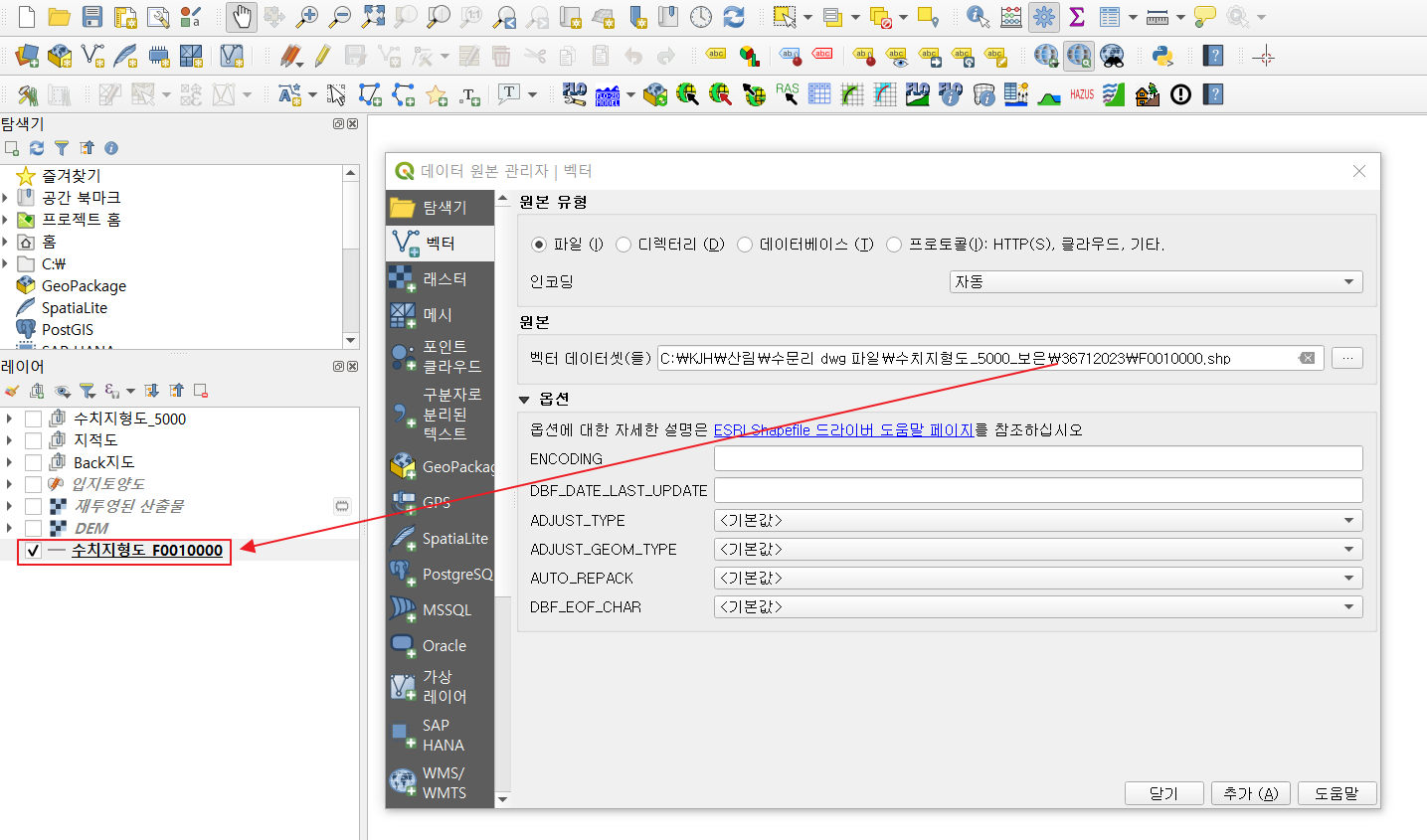

1. 수치지형도 (1:5000)에서 F0010000을 레이어 추가합니다.

수치지형도 F0010000 레어어추가

2. TIN 보간을 실행합니다.

(1) 수치지형도 레이어를 선택합니다.

(2) '+'버튼을 눌러서 등고수치 항목을 추가합니다.

(3) 범위를 선택하여 TIN 보간을 할 영역을 지정합니다.

(4) 픽섹의 크기를 10 X 10 으로 설정합니다

(참고 : 다운로드 받은 DEM으로 사용시 한 픽섹의 크기를 확인해서 10m 기준이 아닐경우 Warp기능으로 10x10으로 할 수 있습니다.)

https://codekiller.tistory.com/375



Qgis - DEM의 픽셀사이즈 변경하는 방법 (재투영)

수치표고모델_90m 를 사용 시, 한 픽셀의 사이즈가 90이 되는데, 산림의 경우는 보통 10X10을 사용할 때, 분석하기 수월한 화면을 도출할 수 있습니다. 그 외에도 특정 픽셀의 DEM을 만들 수 있답니다

codekiller.tistory.com

요기에서는 TIN보간을 하면서 픽섹크기를 산지 (10 x 10)으로 설정하도록 하겠습니다.

TIN 보간

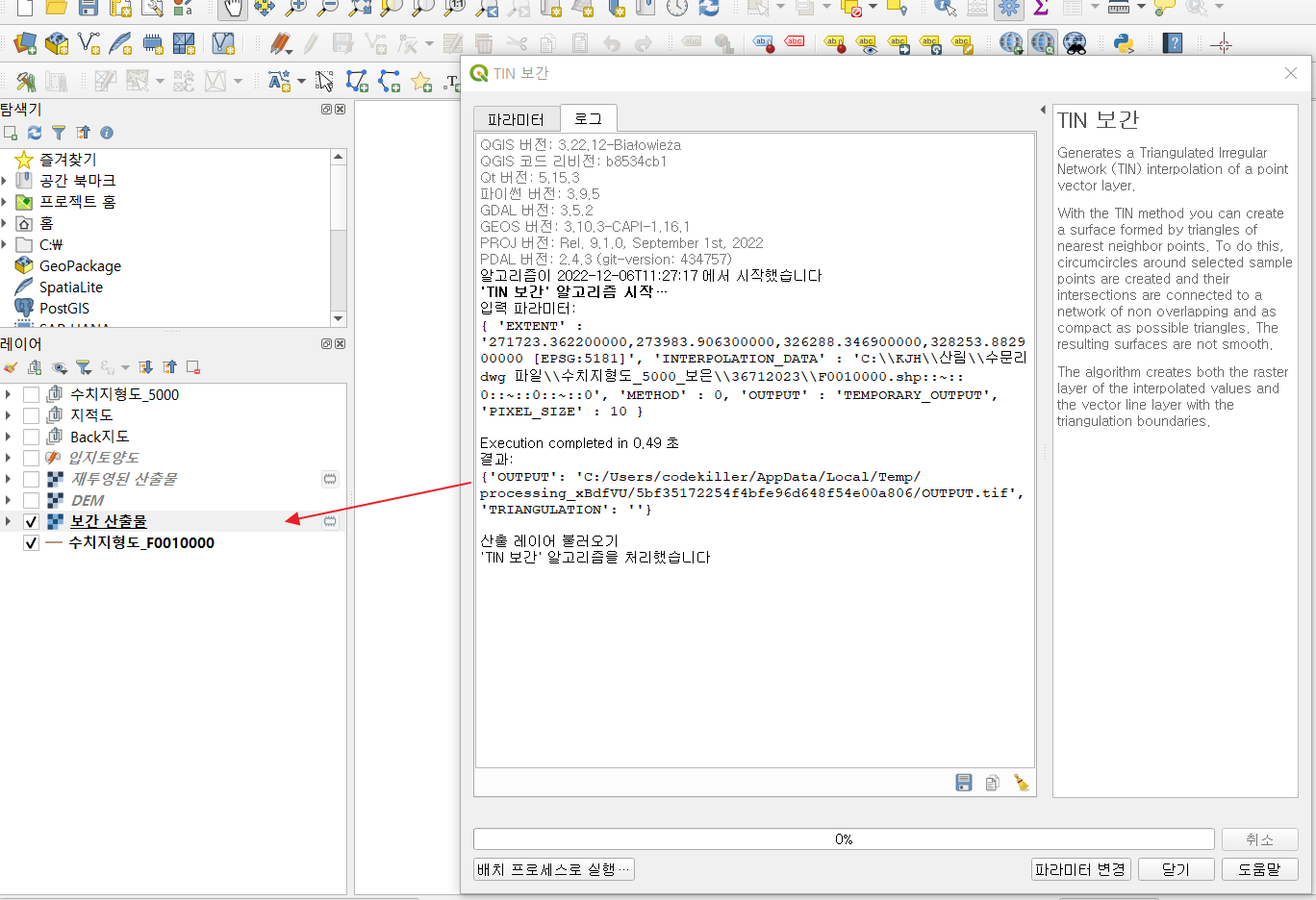

TIN 보간 산출물

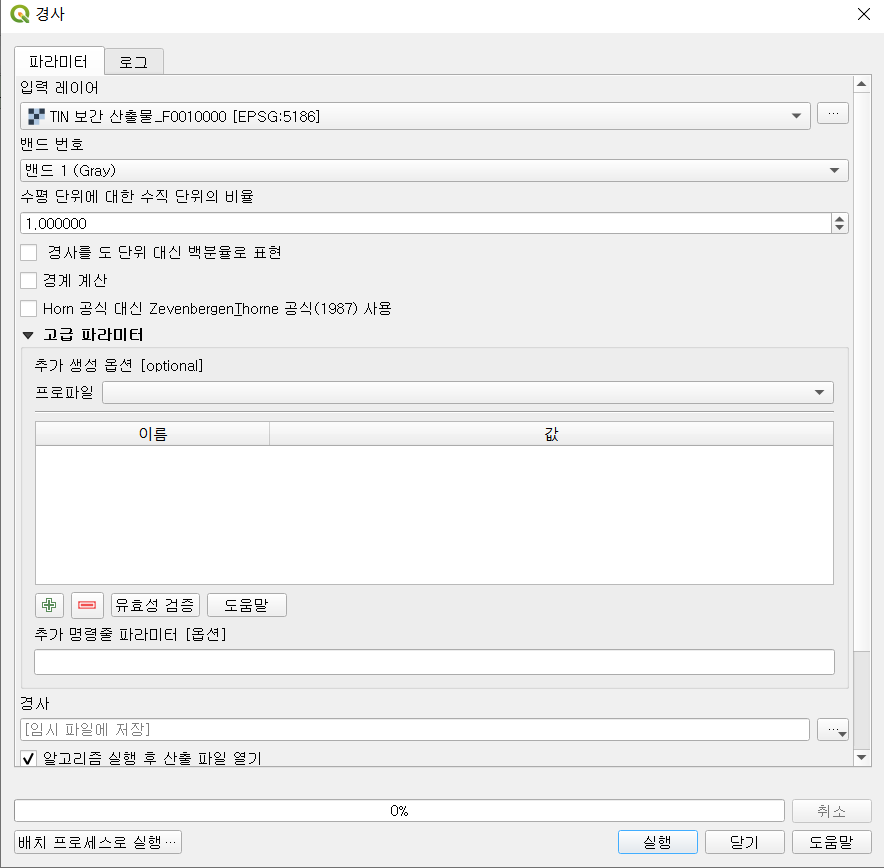

3. 레스터 대메뉴의 경사 기능을 이용하여 경사도 산출합니다.

레스터 > 분석 > 경사
레스터 > 분석 > 경사

4. 경사도 산출물을 이용하여 폴리곤화를 진행합니다.

(레스터를 이용하면 도형의 편집등을 할 수 없습니다.)

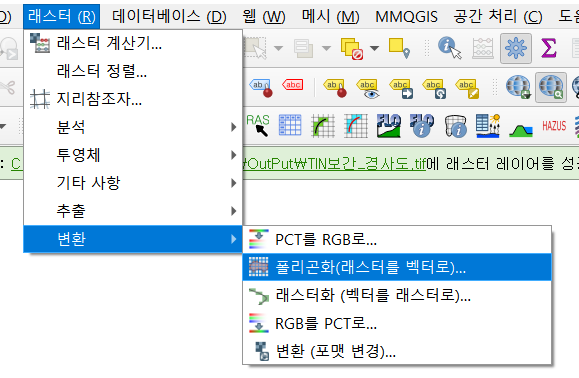

폴리곤화

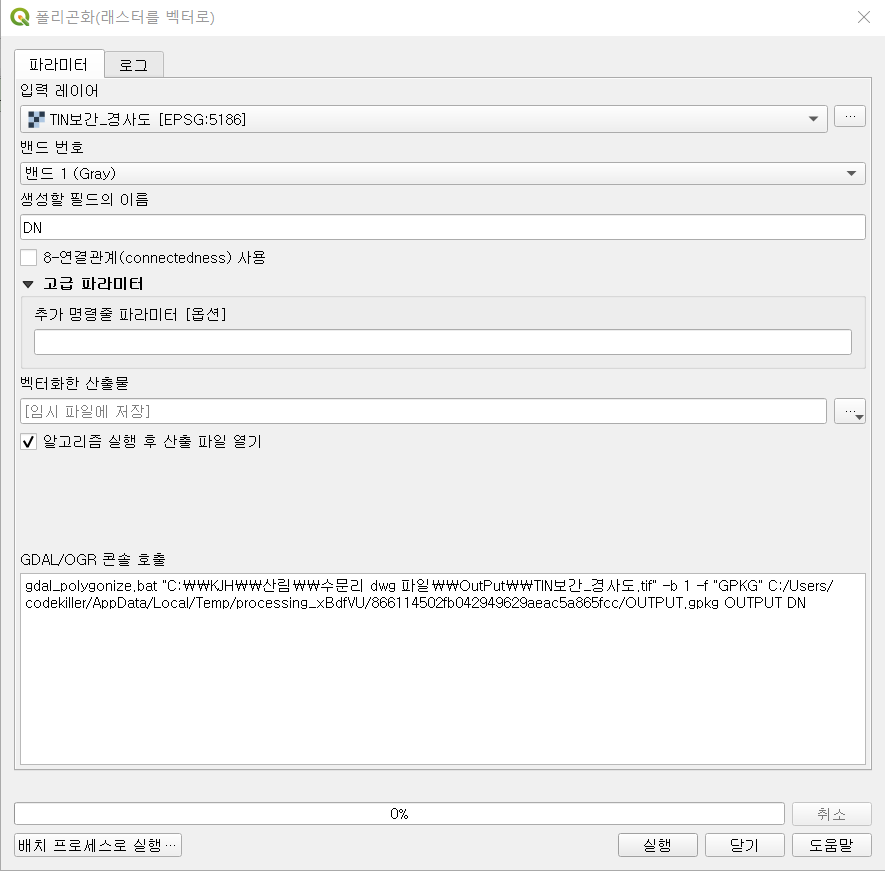

폴리곤화

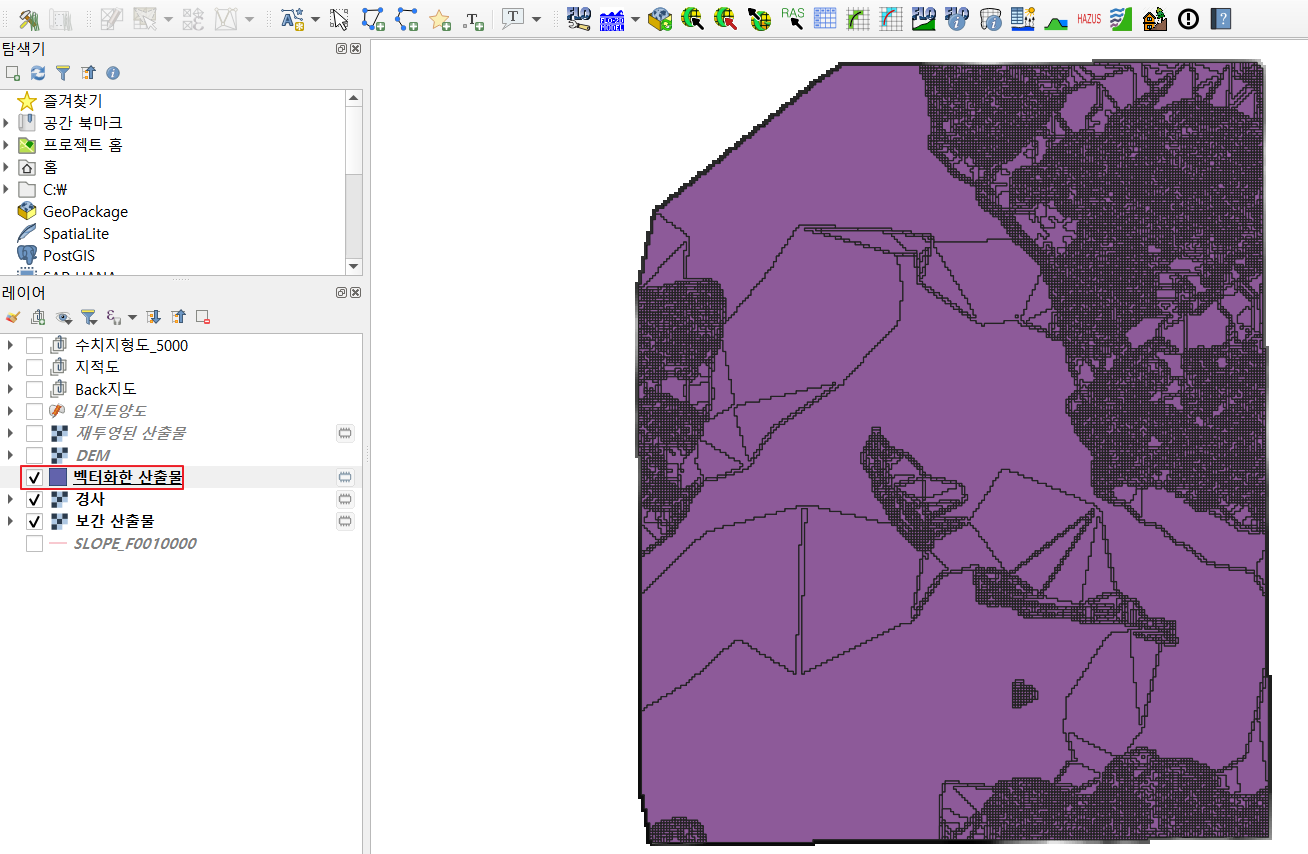

폴리곤화 진행 화면

5. 라벨설정, 심볼설정을 진행합니다

라벨 DN 설정

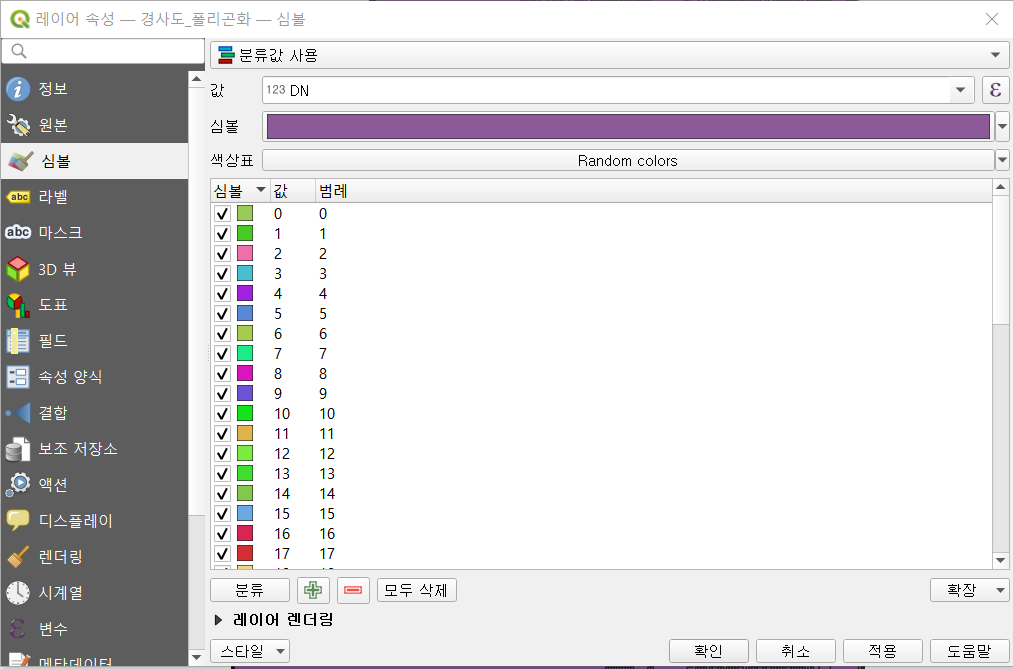

분류값으로 심볼설정



6. 결과화면

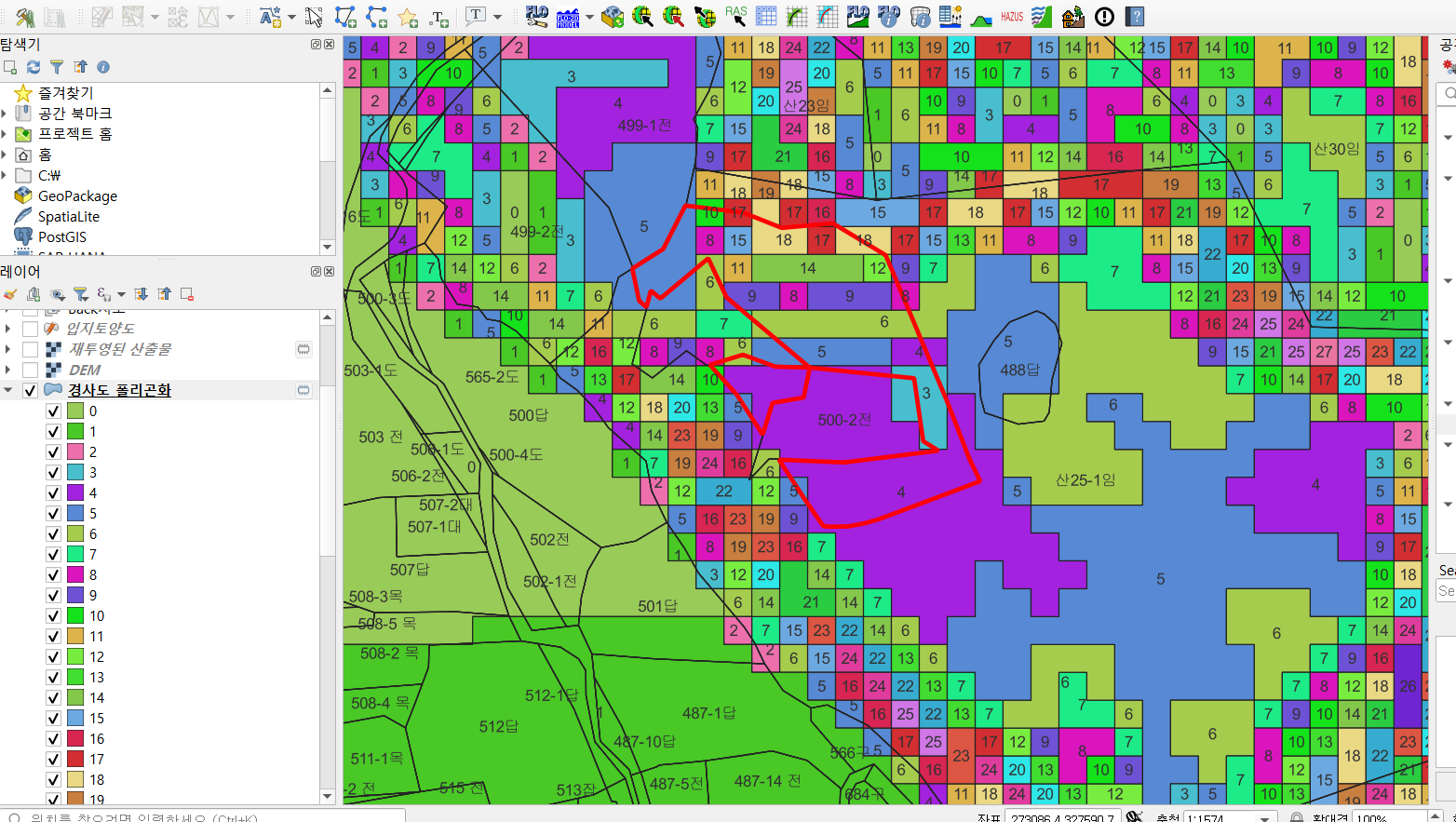

경사도

경사도의 분류값을 10단위씩, 경사도 지정하거나

특정영역 내의 경사도는 다음 기회에~
