Qgis 수치지형도를 이용한 등고선표시, 하천표시 (TIN 보간)
※ 수치지형도 v2.0(1:5000)와 도엽번호 검색을 국가공간정보포털 지도서비스에 했으나, VWORLD로 통합되어 링크경로 삭제 (알림)
- 수치지형도 내의 각 shp파일 종류 및 설명참고
별표·서식
www.law.go.kr

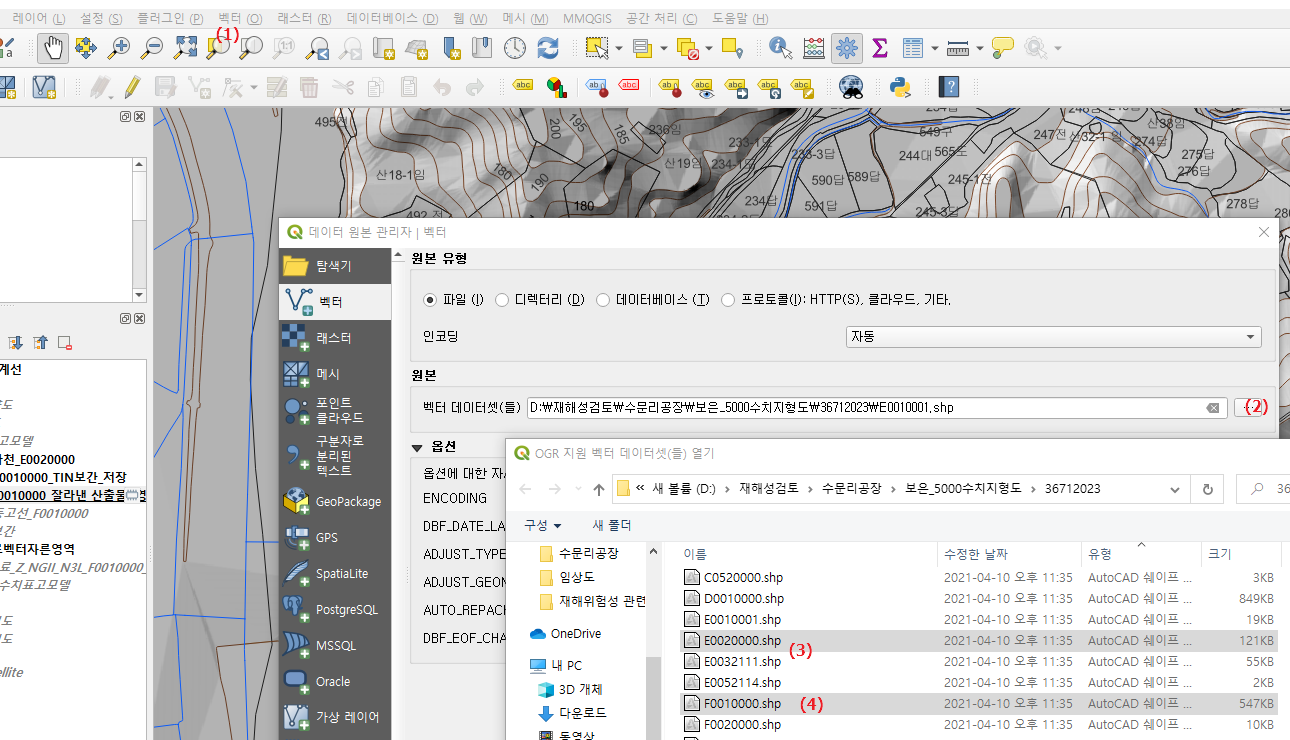

1. 다운받은 수치지형도를 레이어추가하기
(1) "벡터" 메뉴에서 벡터레이어 추가히기
(2) "탐색" 버튼을 눌러서 다운받은 수치지형도에서 필요한 SHP파일을 선택하기
(3) E0020000은 하천, F0010000은 등고, 두종류를 사용해보겠습니다.
아래의 순번대로 한번 해보겠습니다.

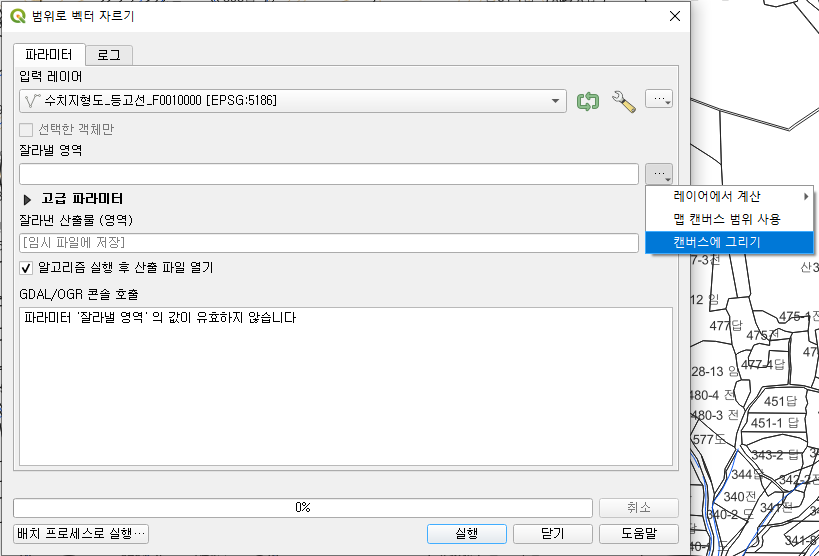

(1) 수치지형도_등고선_F0010000(수치지형도 SHP 추가한 레이어) 을 선택하고 범위로 벡터자르기 선택
: 등고선 종류들은 자르지 않고 사용하면 TIN보간과 같이 오래걸리는 작업을 할때 매우느려서 시간이 오래걸립니다.
- 입력레이어 : 일정크기로 자르고 싶은 레이어를 선택합니다.
- 잘라낼 영역 : "캔버스에 그리기"를 선택하여 화면상에서 드래그하여 잘라냅니다.
프로세스 실행이 마무리되면 "잘라낸 산출물"이라는 레이어가 생성이 됩니다.

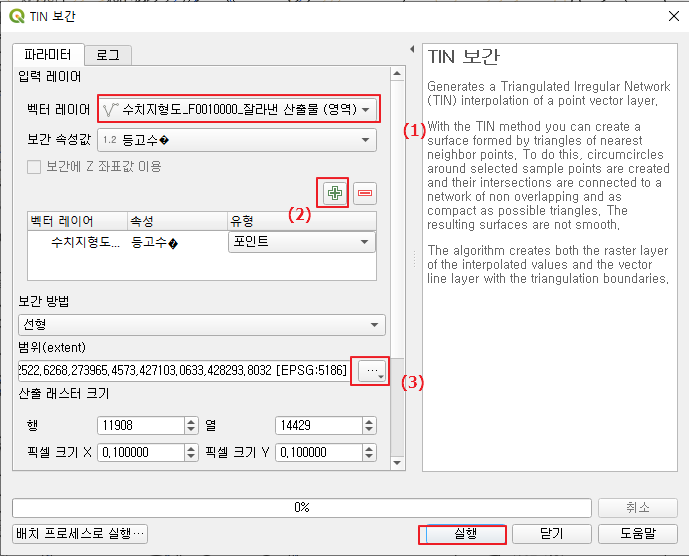

잘라낸 산출물 선택하고, 공간처리 툴박스-보간-TIN보간을 선택합니다.
(1) 벡터레이어 : "잘라낸 산출물"을 선택.
(2) ''+" 버튼을 눌러서 "등고수치"를 추가
(3) 탐색을 눌러서 : 레이어를 "잘라낸 산출물" 의 범위를 선택합니다.
(4) 실행을 합니다.

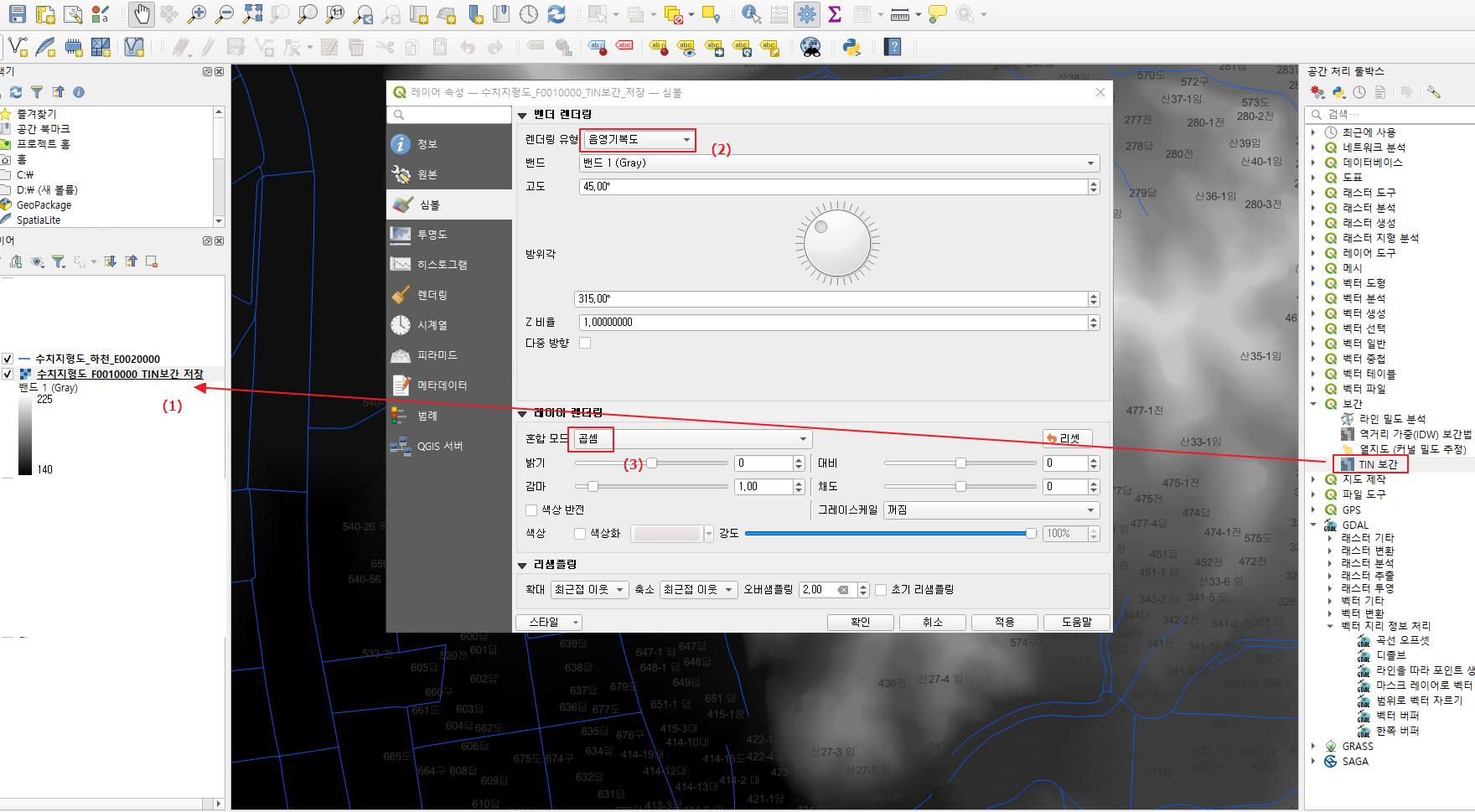

TIN보간한 결과물이 레이어에 추가(1)되어 있고 속성을 들어가서
- (2) 렌더링유형 : 음영기복도
- (3) 혼합모드 : 곱셈

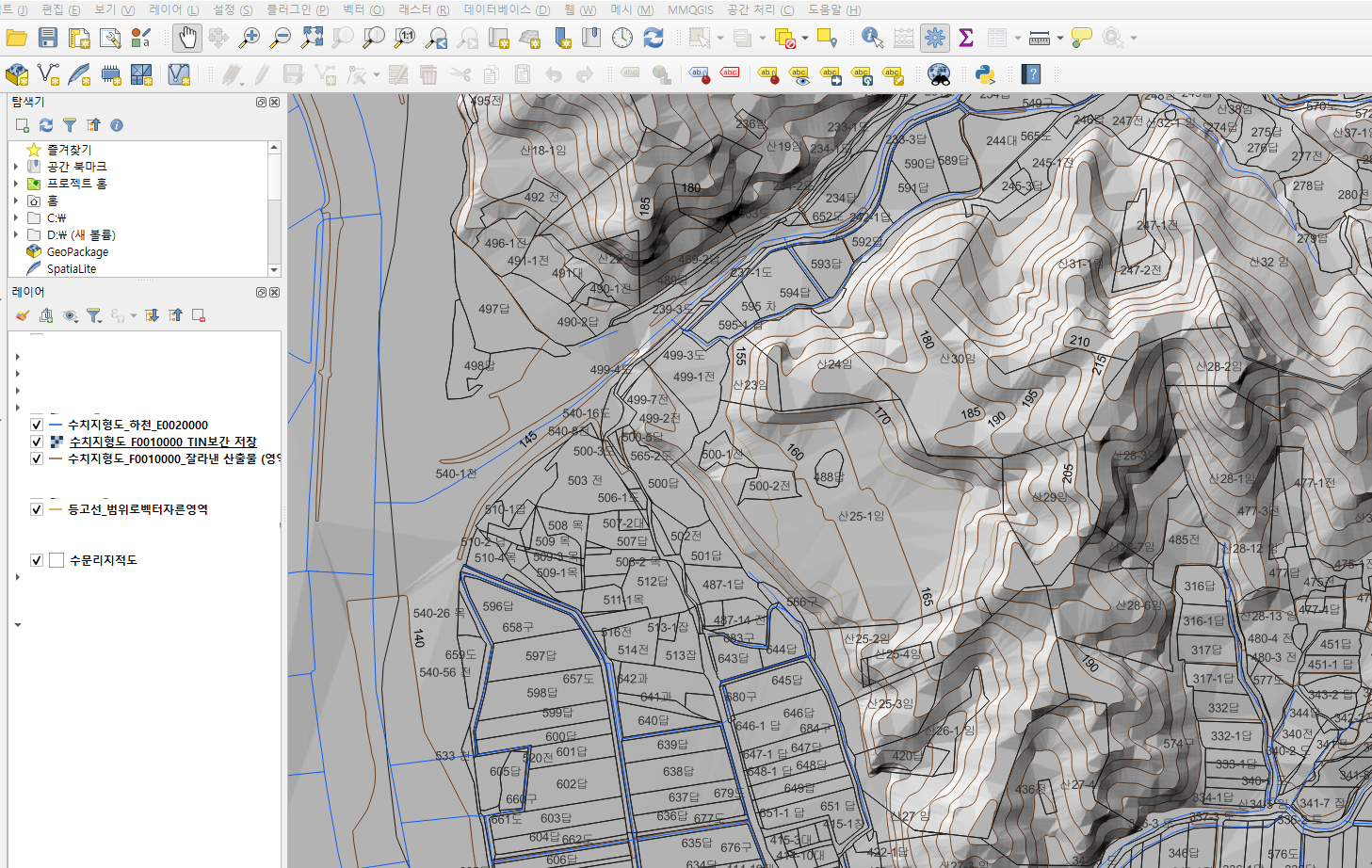

결과물은 TIN보간 후의 음영기복형태 + 등고선 + 하천의 형태로 보여지네요^^
