Qgis 등고선도를 이용한 DEM, TIN보간, 음영기복도

※ 등고선을 국토지리정보원 오픈마켓에서 다운로드 했었으나, VWORLD로 통합되어 링크경로 삭제 (알림)



1. 등고선도를 다운로드 받습니다.

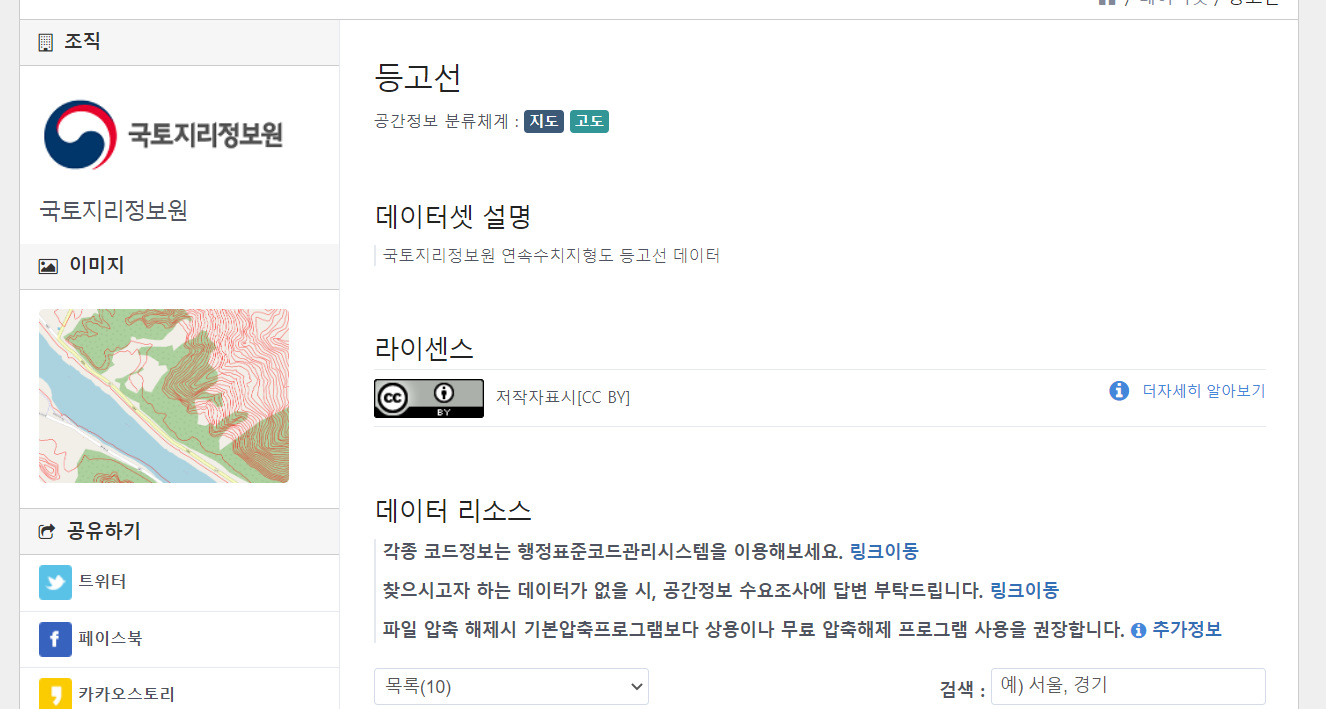

등고선 다운로드 받기



2. 다운받은 등고선을 레이어에 추가합니다

   : 속성에서 색상 및 라벨 텍스트를 적당한 생상으로 변경해줍니다.

등고선을 레이어에 추가하기

3. 공간처리툴박스 - GDAL - 벡터 지리 정보 처리 - 범위로 벡터자리기

::: 범위를 자를때는 꼭 필요한 영역만을 잘라야합니다. 등고선 객체가 너무 무겁워서

    후에 TIN보간처리시에 1시간 이상 걸릴수도 있습니다.

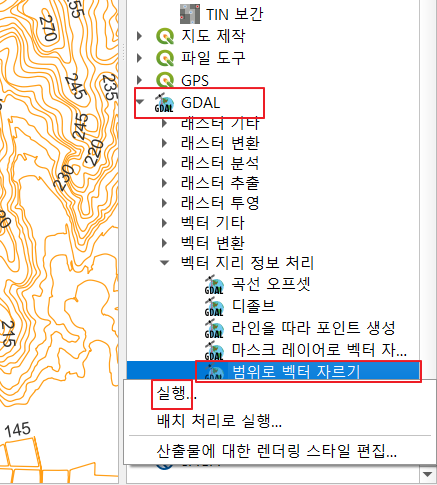

범위로 벡터 자리기

범위로 벡터 자르기 (실행화면)

범위로 벡터자르기 - 실행 기능을 수행하면 위와 같은 팝업이 뜨고

- 입력레이어 : 다운받아 추가한 레이어를 선택합니다.

- 잘라낼 영역 : 캔버스에 그리기를 선택합니다.

(필요한 영역만을 잘라야합니다. 크게 자르면 TIN보간시 매우 오래 걸립니다.)

==> 프로세스가 완료되면 "잘라낸 산출물"로 레이어에 추가가 됩니다.

 TIN보간

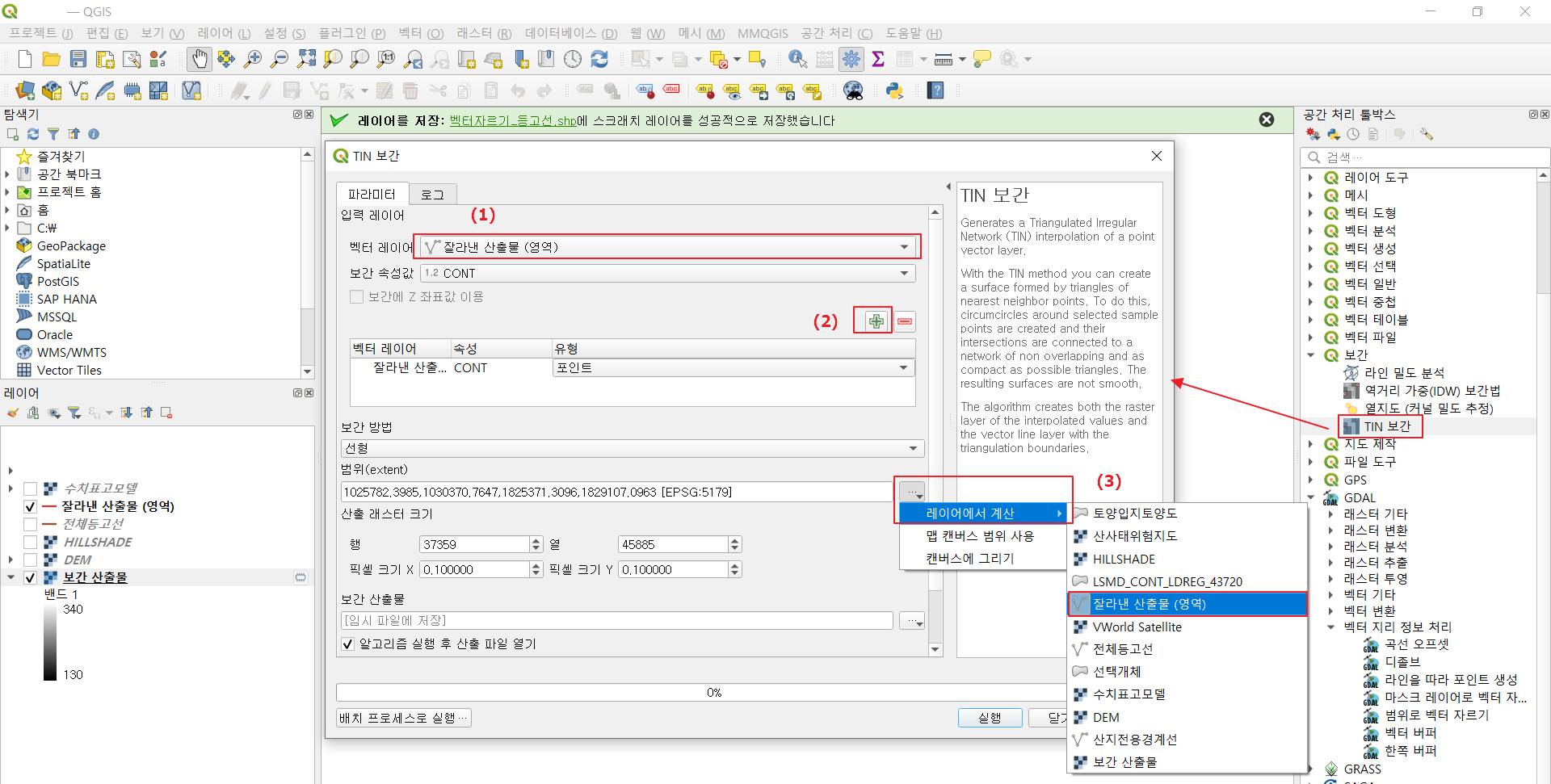

TIN 보간

(1) 범위로 잘라낸 산출물을 선택하여 줍니다.

(2) '+' 버튼을 누르고 잘라낸 산출물을 입력해줍니다.

(3) 어느 범위를 TIN보간을 할 것인지 선택합니다. (잘자낸 산출물 영역으로 선택)

(4) 실행 (실행시간이 꽤 ~~~ 오래걸림)



실행이 완료되고 TIN보간 산출물이 레이어에 추가되었다면

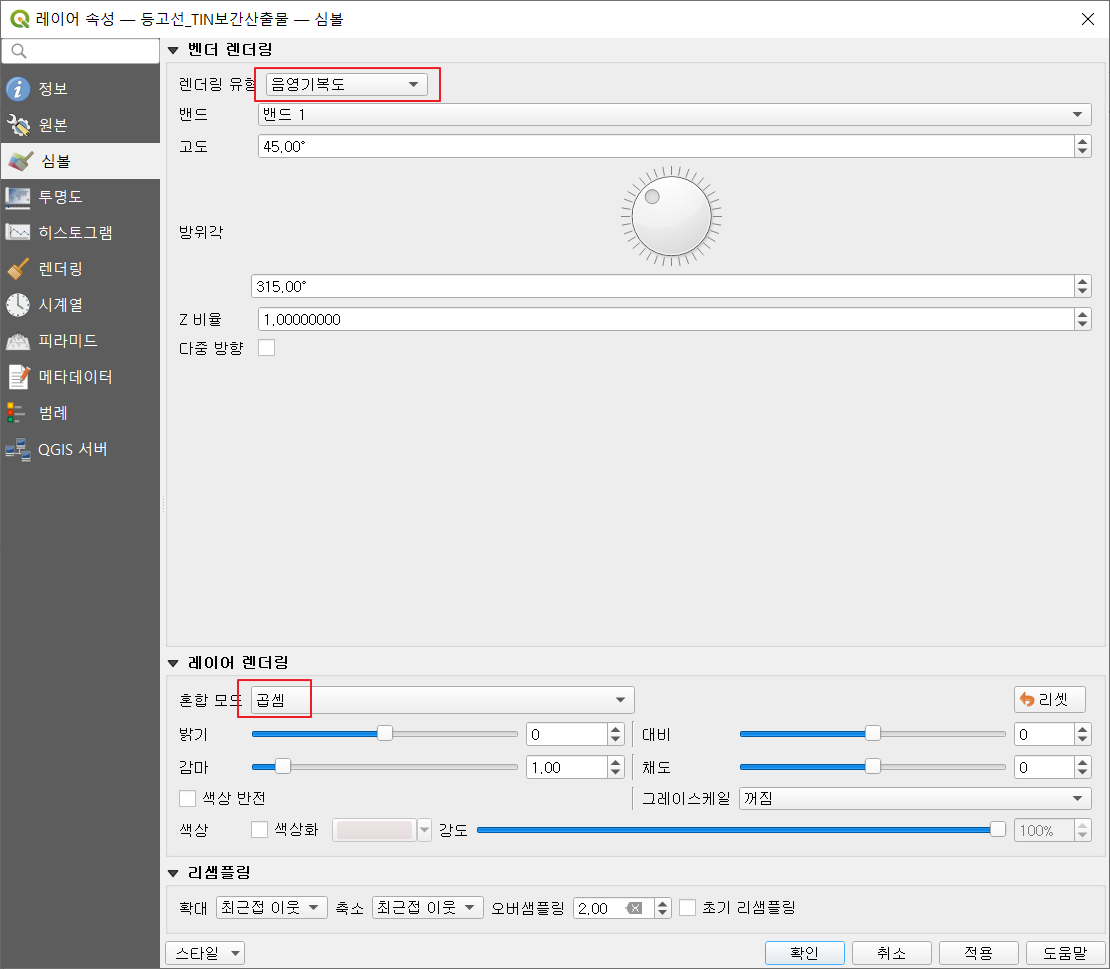

TIN보간 - 음영기복도

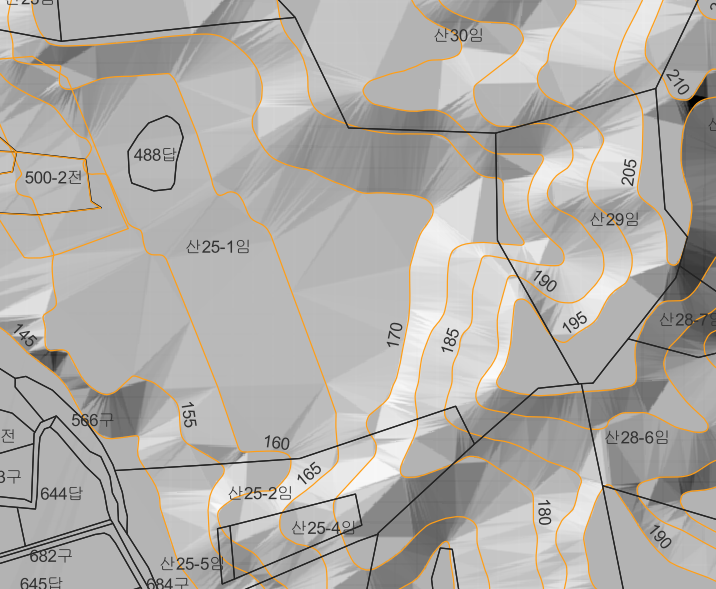

TIN 보간 - 음영기복도

수치표고모델(DEM)을 이용하는 것보다,

등고선을 다운받아 TIN보간을 하여, 음영기복도 처리하는것이 휠씬 깔끔한 것을 알수 있습니다.
