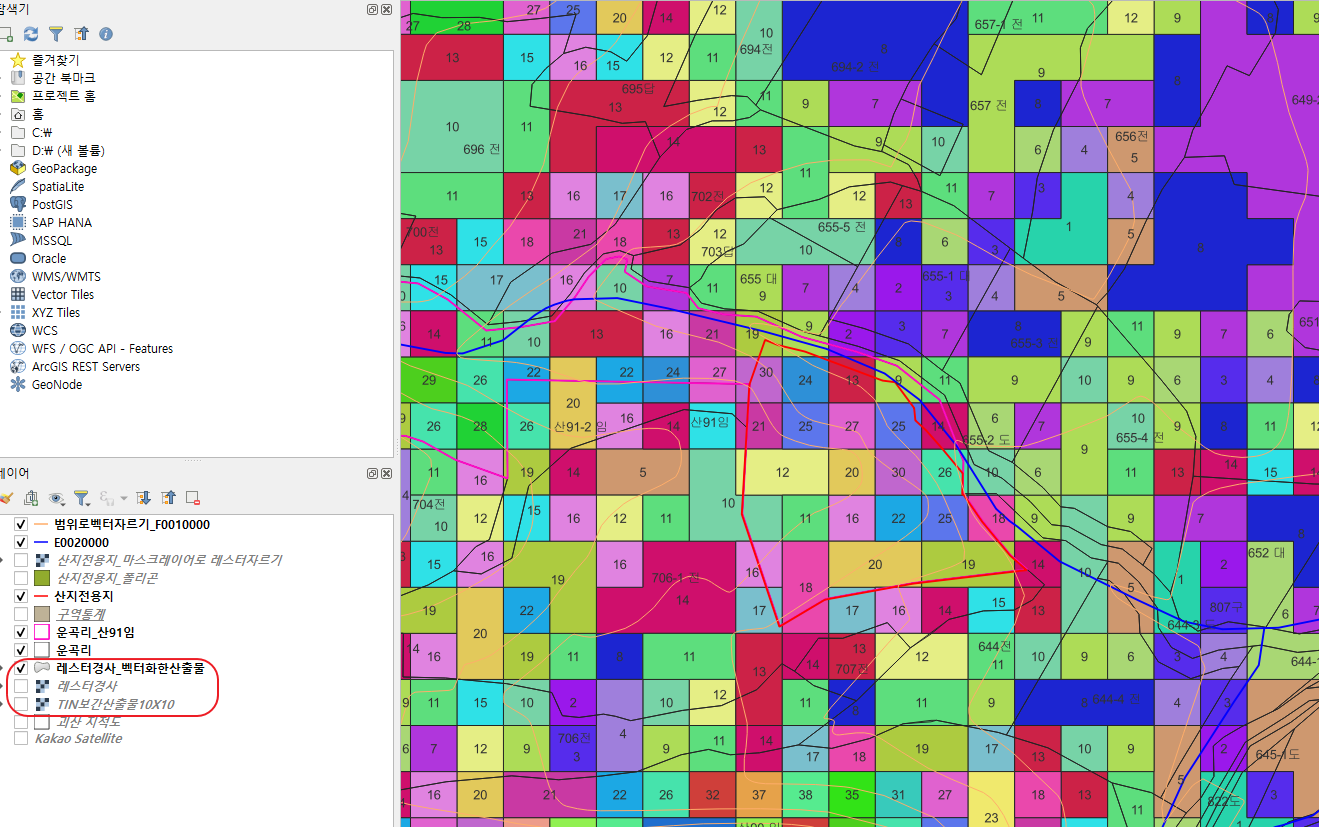

위의 캡처는 경사도 분석(경사도분석방법) 한 화면입니다.
경사도 분석은 지형도를 이용하여 TIN 보간을 실행하였습니다. 산지전용지라서 TIN 보간시에 픽셀(해상도)을 10X10을 하였고, '레스터-분석-경사' 기능을 이용하여 '경사레스터' 및 '경사레스터_벡터화한 산출물' 레이어를 만든 상태입니다.
붉은색 라인지역만을 남기고 모두 오려내고 싶을 경우에는

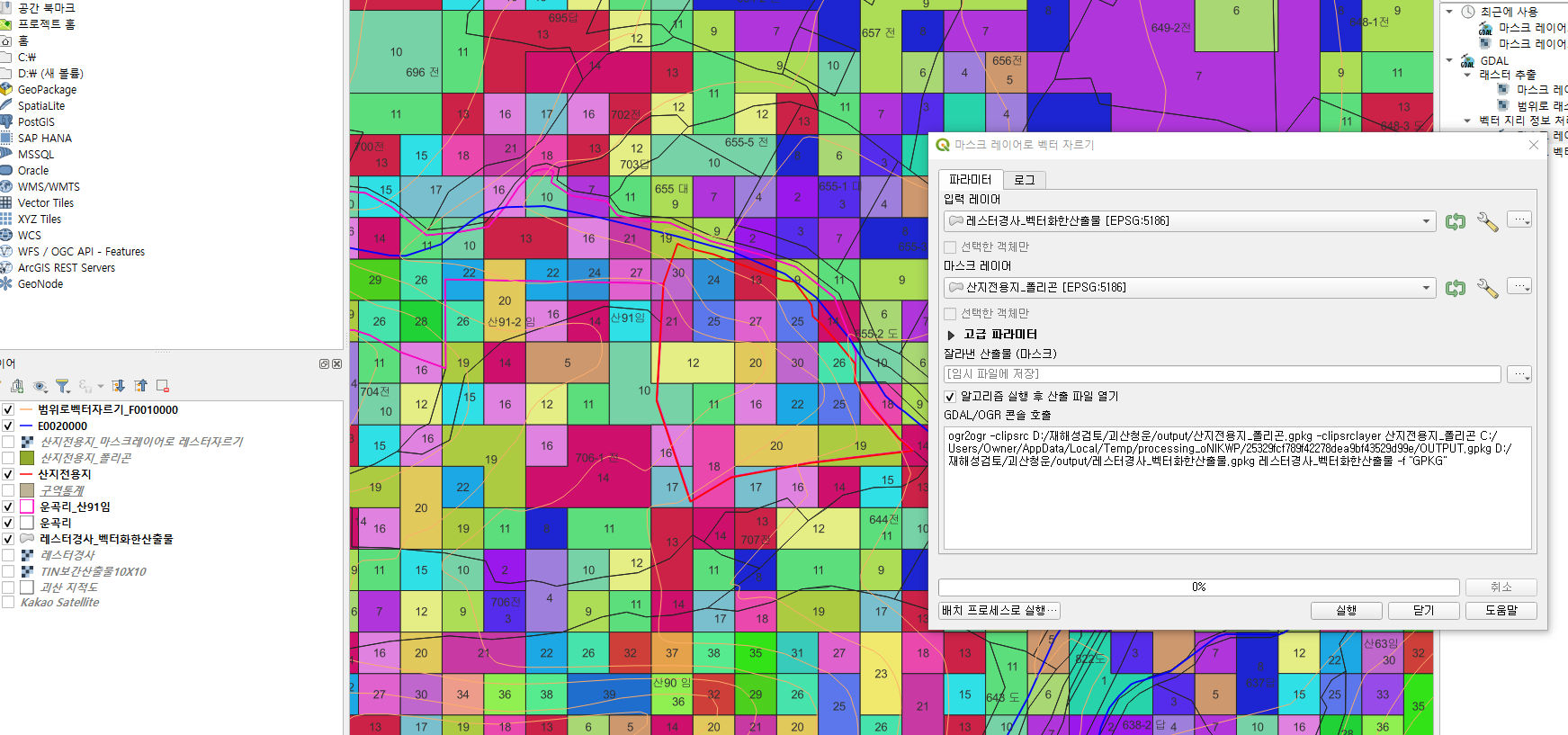

"마스크 레이어로 벡터자르기" 기능을 사용해 보겠습니다.
입력레이어 : 레스터경사_벡터화한 산출물 (잘라야 하는 원본을 입력레이어로 설정합니다.
마스크레이어 : 오려낼 지역의 레이어를 선택합니다 (산지전용지_폴리곤을 설정합니다.)

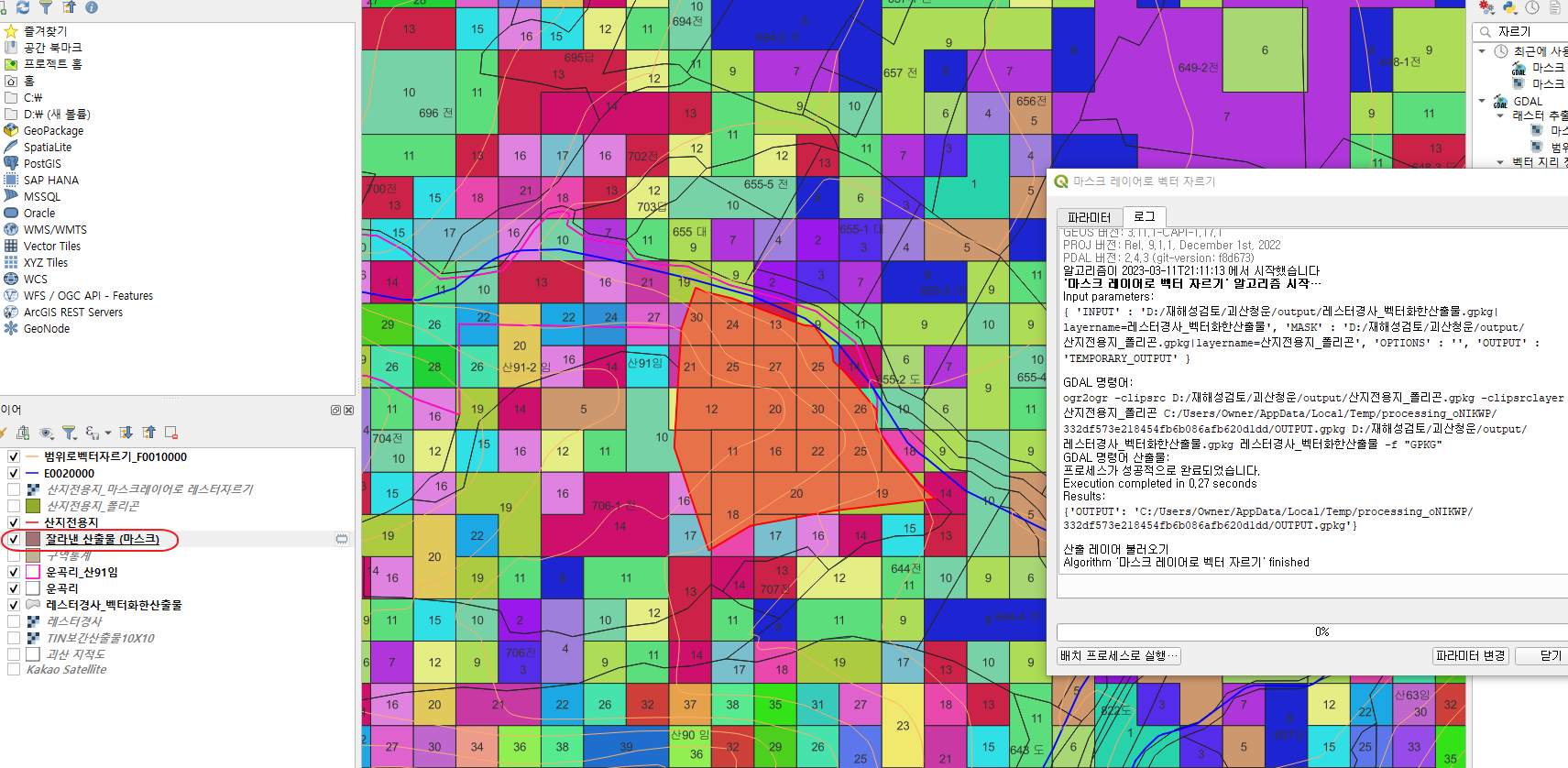

실행결과, 대상지역만 정확히 오려져서 단색으로 표현됩니다.
잘라진 대상지의 옵션을 다시 설정.

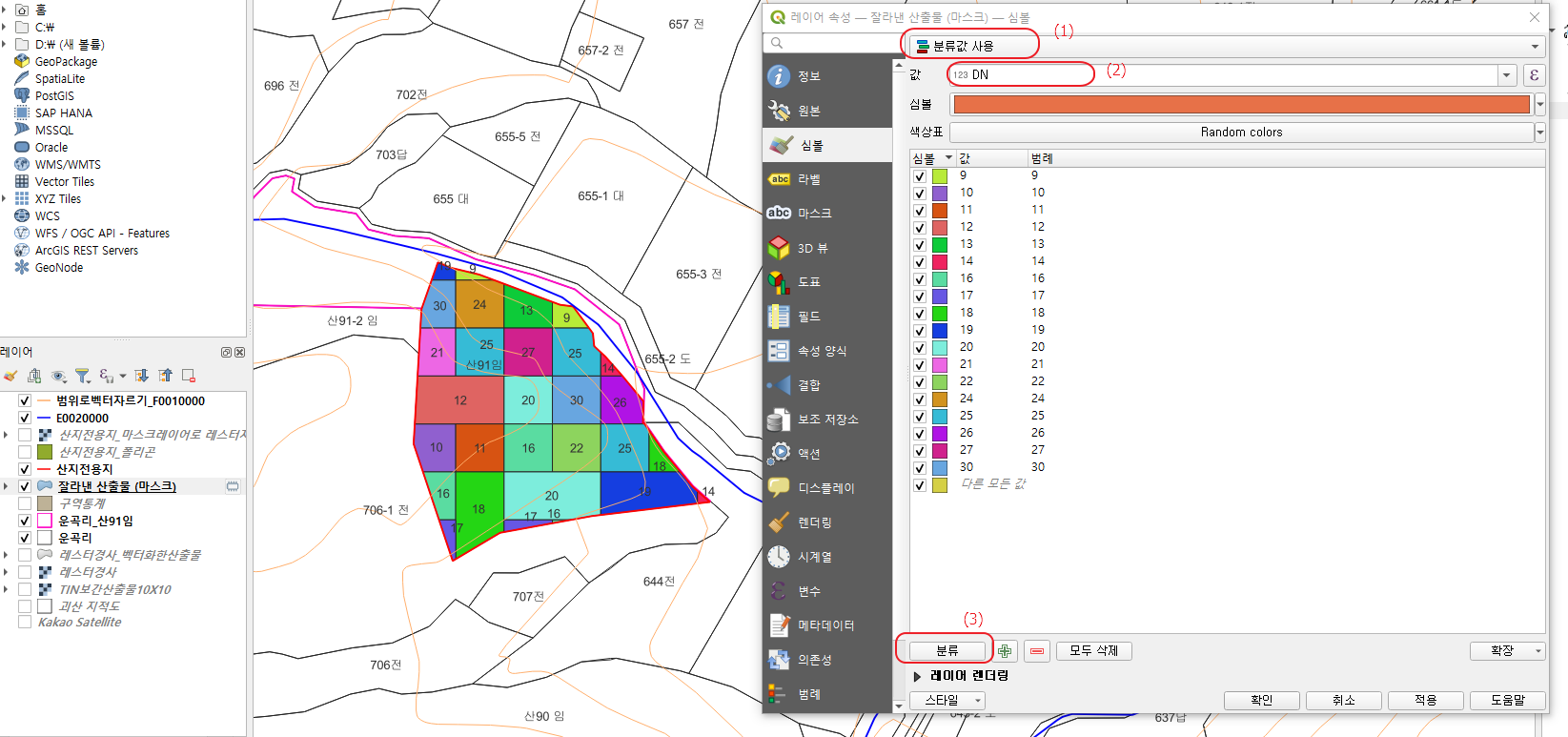

(1) 심볼탭의 콤보박스에서 '분류값 사용'을 선택합니다.
(2) DN 을 선택합니다. (등고로 설정된 부분입니다.)
(3) 분류버튼을 한번 클릭하여 모든 경사도에 대해서 분류값을 자동으로 추가시켜 줍니다.
이상으로 원하는 지역의 경사도분석을 시행하고, 경사도분석지역에서 산지전용지 구역만을 오려내서 경사도를 표현해 보았습니다.
