Qgis Flow Direction 방향표시하기

Qgis 수계(하천중심선)을 이용한 Flow Direction

수치지형도 1:5000을 받으면 여러가지 레이어코드가 혼재되어 있습니다. 그중에서 하천중심선(E0020000)을 이용하여 Flow Direction을 표현해보겠습니다. 아래는 수치지형도 레이어 코드 예시입니다. 1.

codekiller.tistory.com

Qgis Stream Segmentation (수계망분석)

1. DEM 파일을 레이어에 추가합니다. 2. DEM을 범위로 레스터자르기를 합니다. 3. DEM을 재투영을 합니다. 한 픽셀의 사이즈를 지정하여 재투영을 합니다. 4. Fill Sinks 기능을 실행합니다. 5. Catchment Area

codekiller.tistory.com

위의 두 가지 기능을 기반으로 Flow Direction을 화살표로 표현하기를 해보겠습니다.

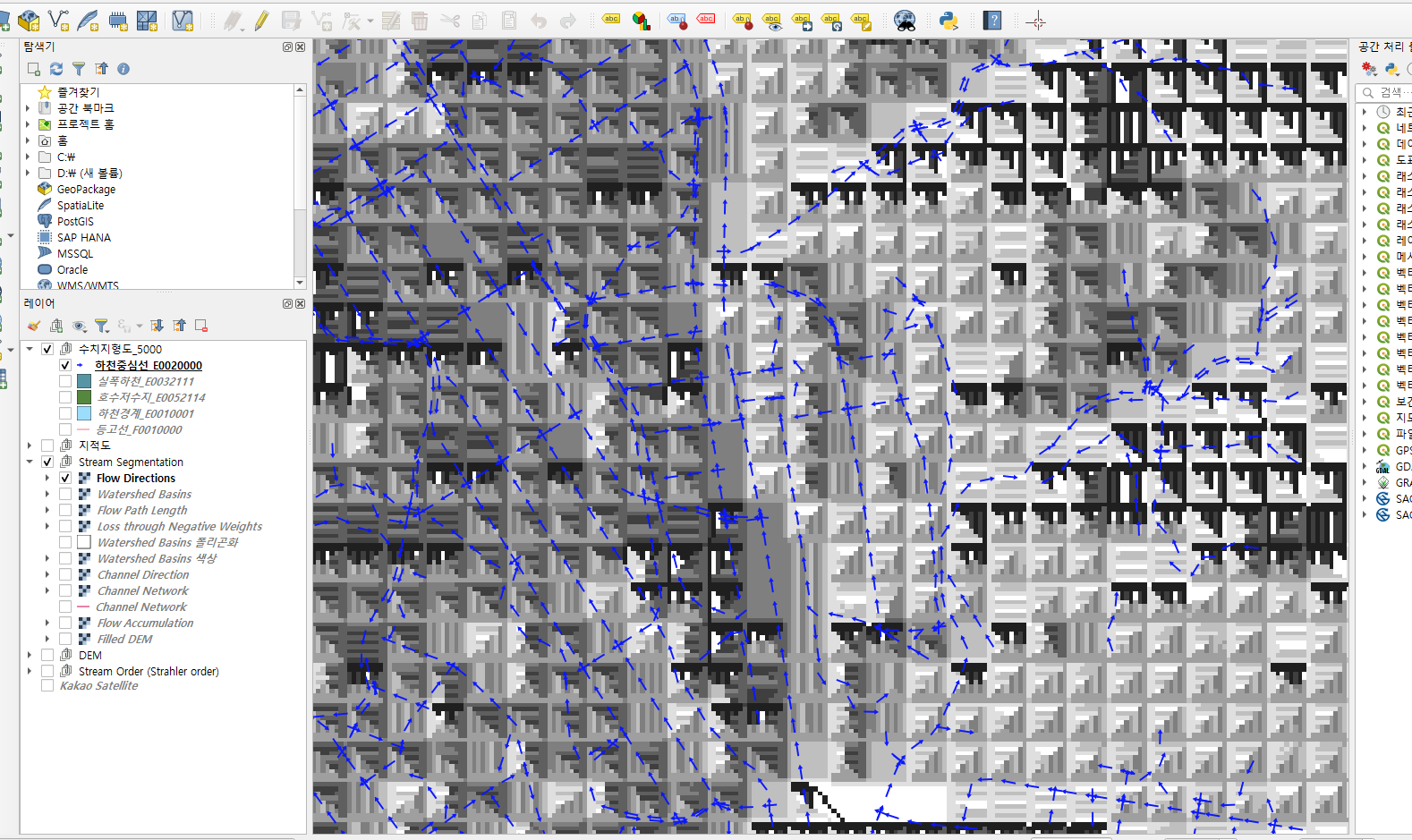

1. 작업하려는 초기화면입니다.

- Flow Direction을 레이어에서 체크합니다.

(여기에서 사용하는 DEM의 크기는 산지라서 10x10으로 변경된 상태입니다.)

- 하천중심선을 레이어 체크합니다.

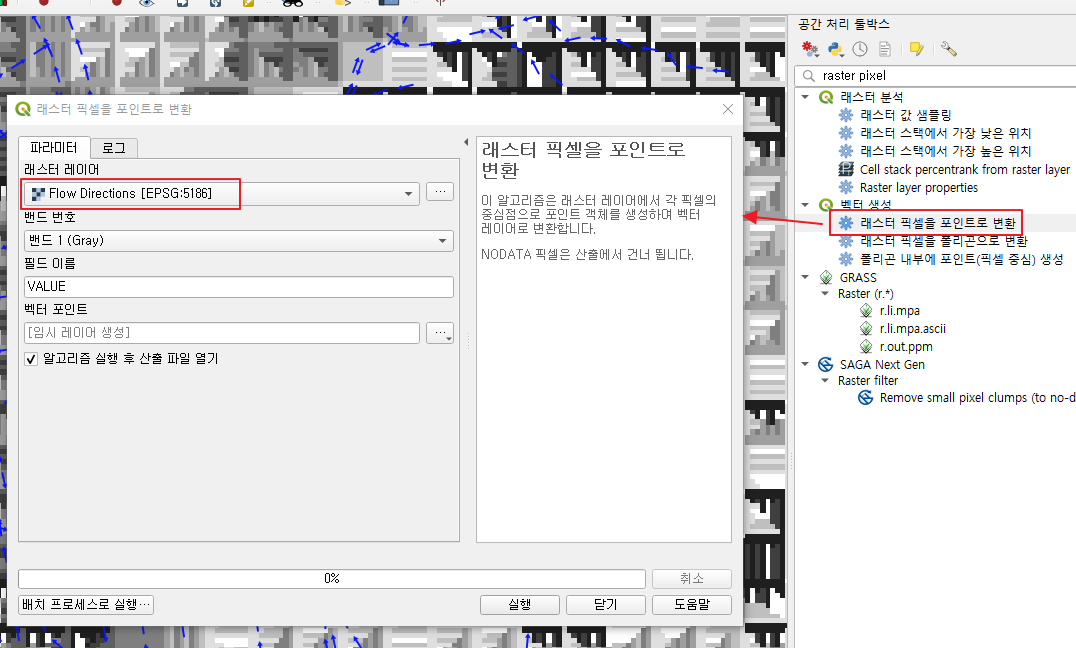

2. "래스터 픽셀을 포인트로 변환" 을 선택하여 실행합니다.

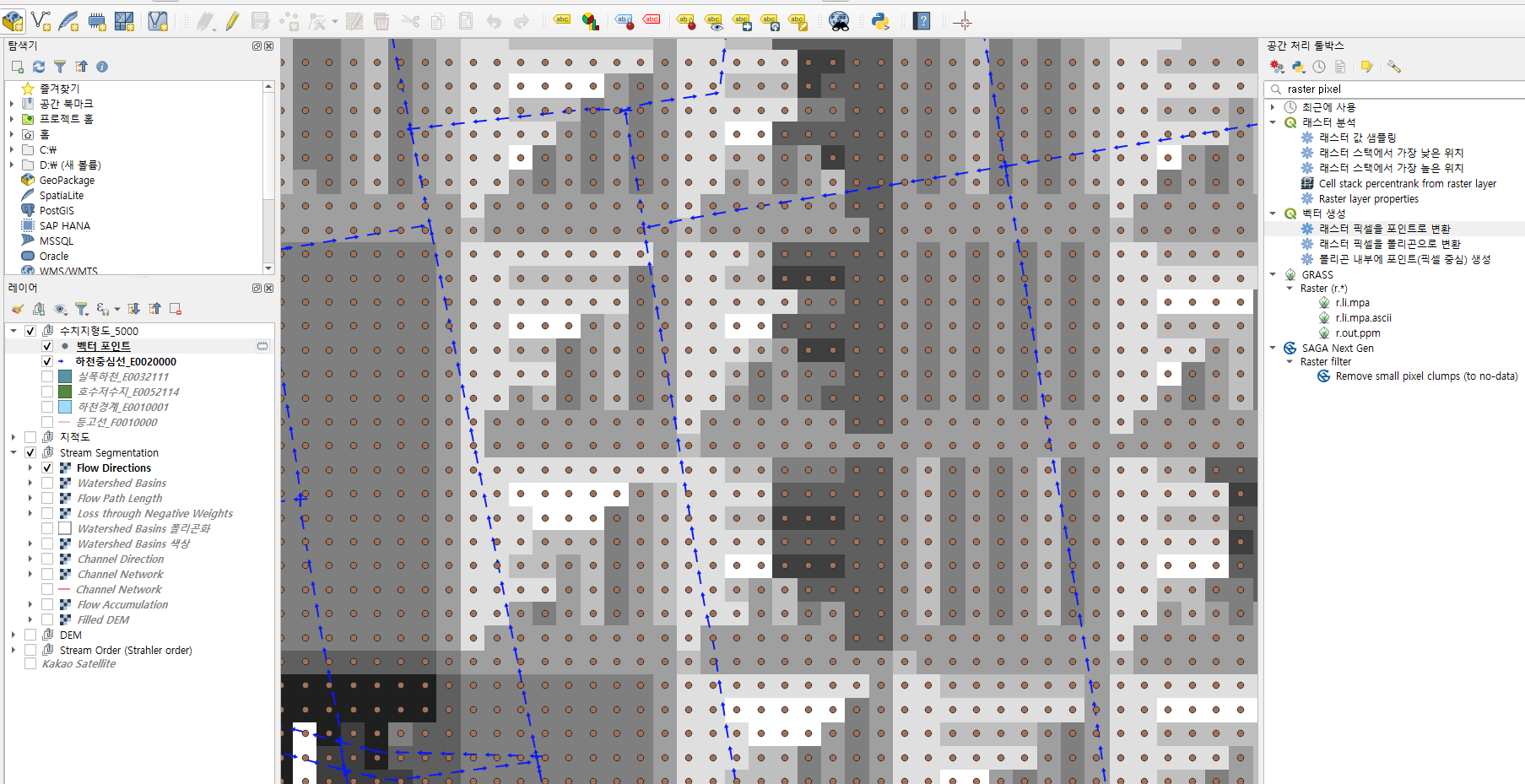

포인트로 변환된 모습을 확인할 수 있습ㄴ다.

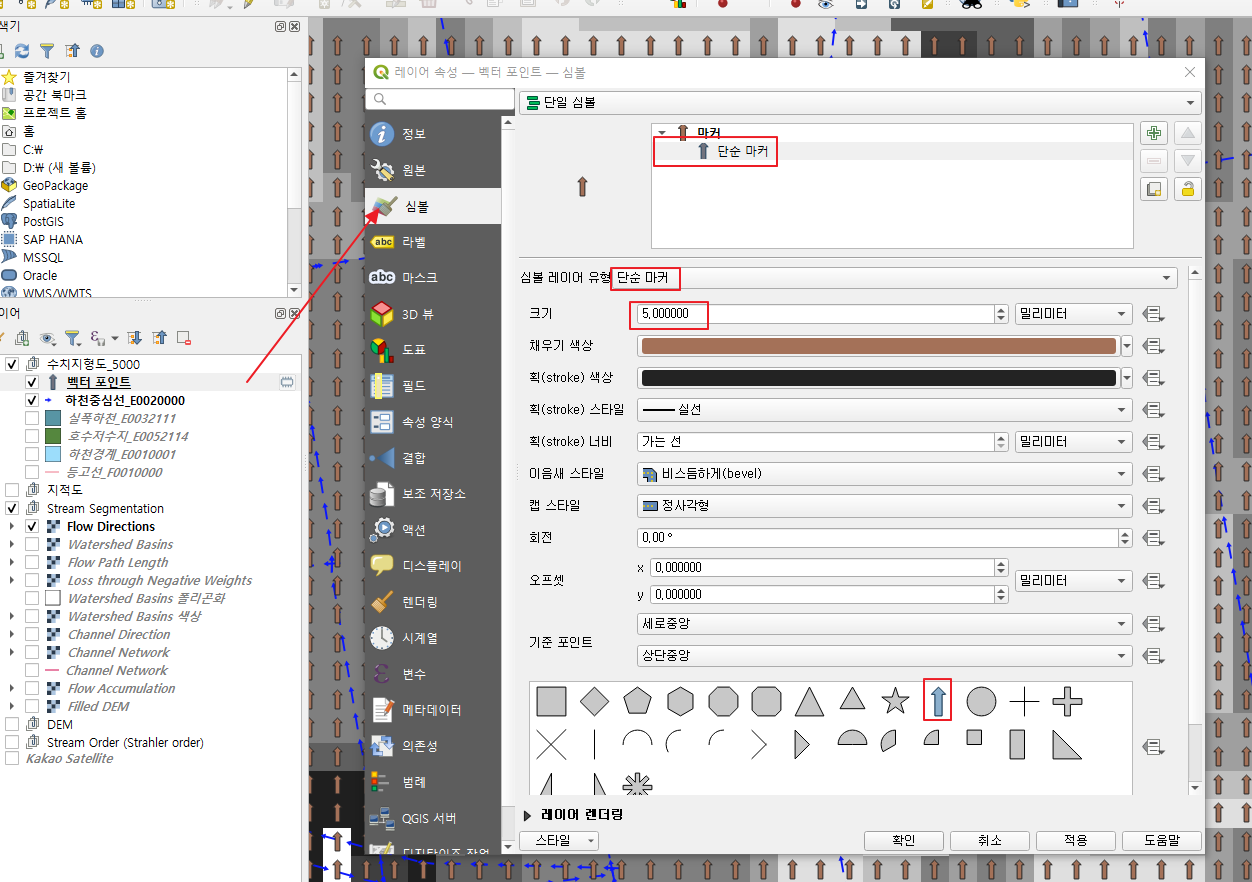

3. 벡터 포인트 레이어의 속성으로 진입합니다.

- 심볼레이어는 "단순 마커"를 확인합니다.

- 크기는 적용버튼을 눌러가면서 크기를 확인하며 적당한 사이즈를 선택합니다.

- 방향을 나타내는 모양을 선택합니다.

아래처럼 화살표가 한 방향으로 되어 있는 결과를 확인할 수 있습니다.

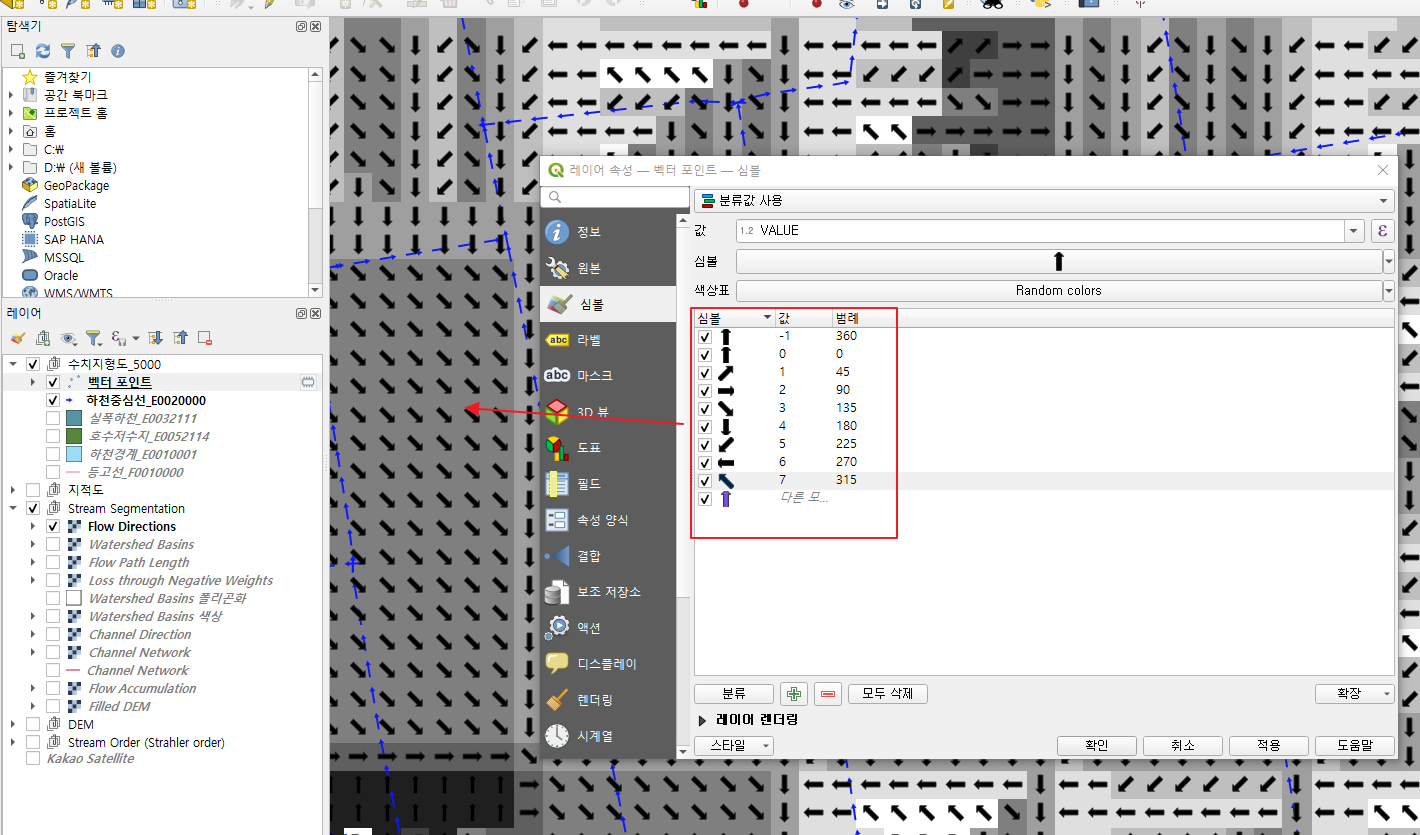

4. 속성의 VALUE의 값을 이용한 분류값으로 방향 설정하기

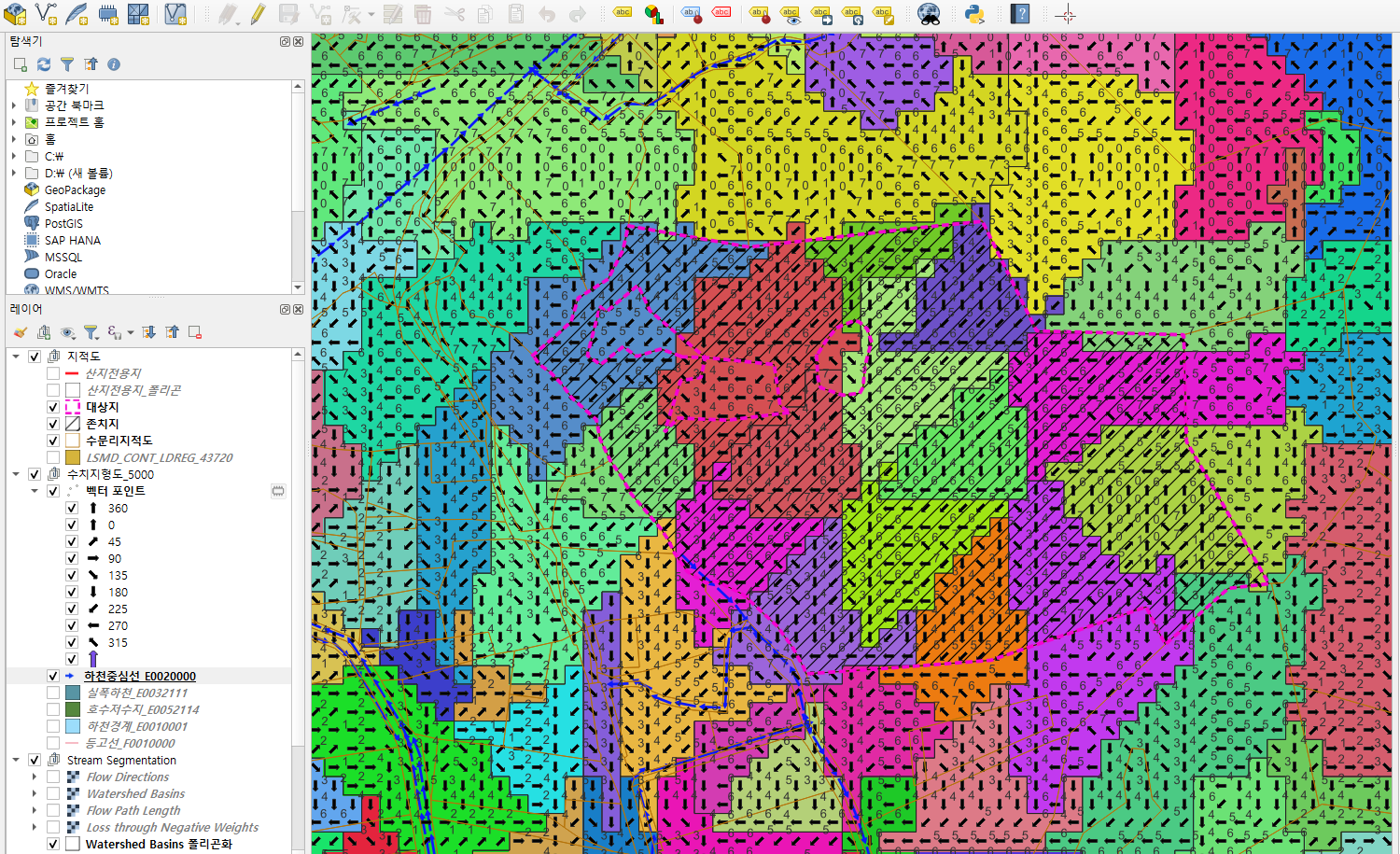

5. Flow Directions 결과 확인하기
