Qgis 수계(하천중심선)을 이용한 Flow Direction

수치지형도 1:5000을 받으면 여러가지 레이어코드가 혼재되어 있습니다.

그중에서 하천중심선(E0020000)을 이용하여 Flow Direction을 표현해보겠습니다.

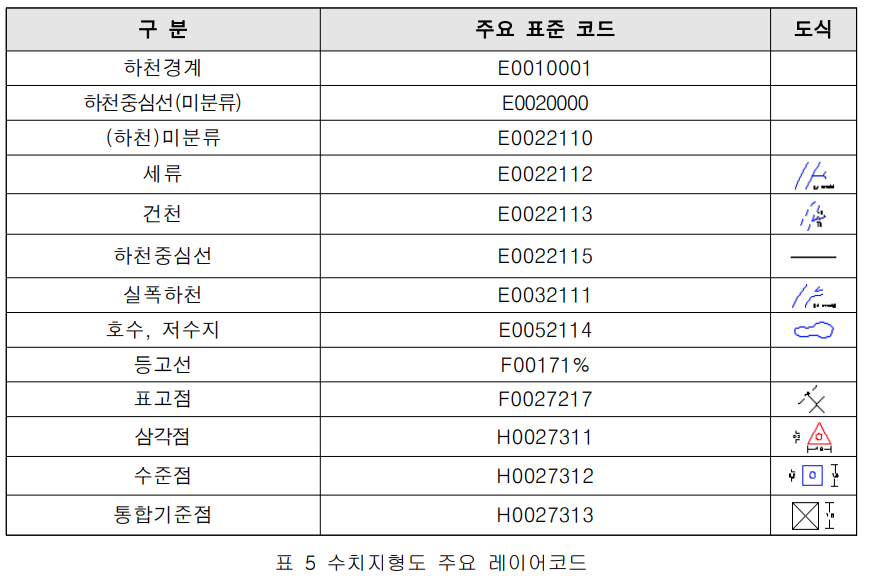

아래는 수치지형도 레이어 코드 예시입니다.

수치지형도 주요 레이어코드

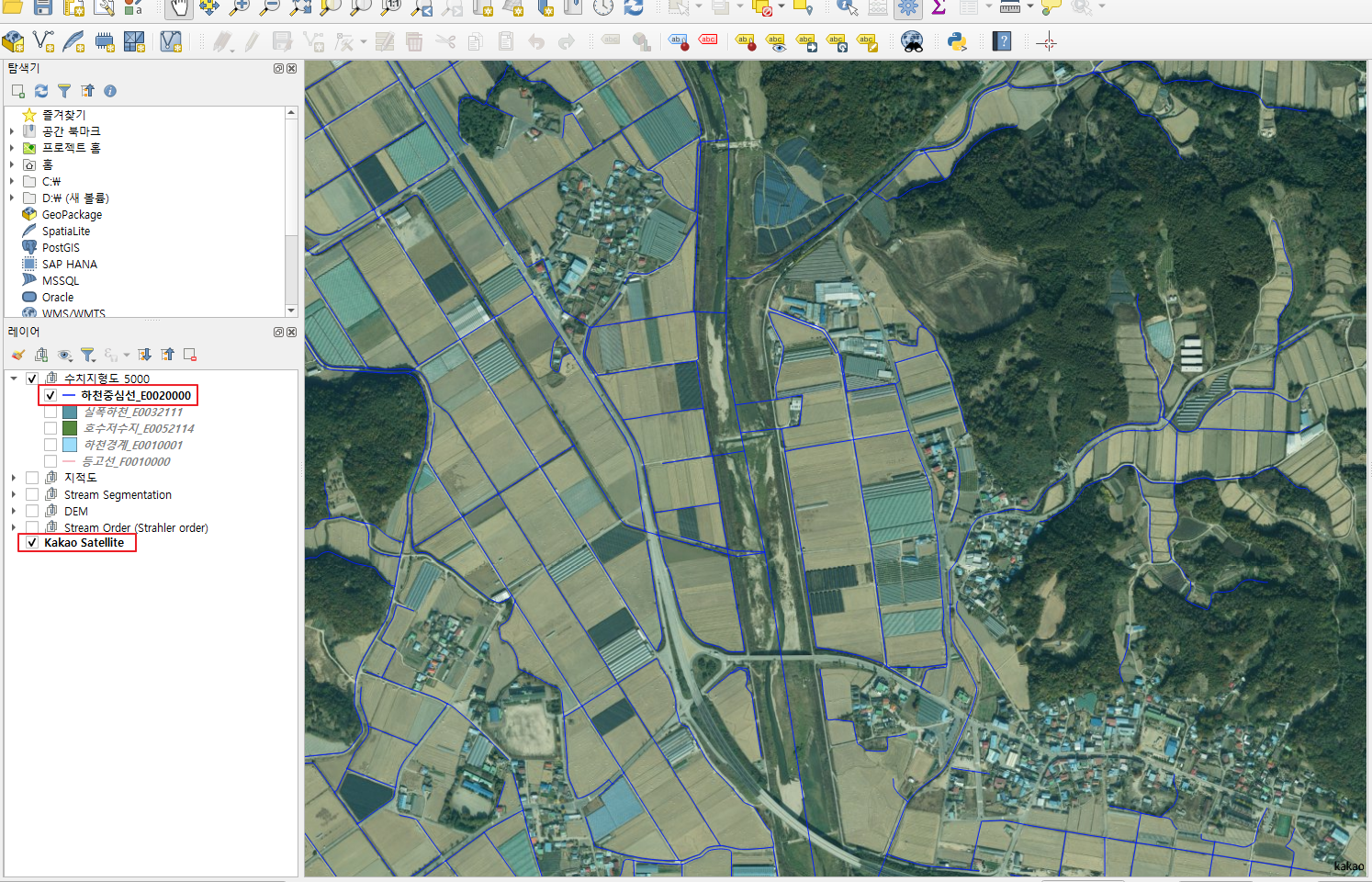

1. 하천중심선과 카카오 맵만 체크하여 표현된 상태입니다.

하천중심선

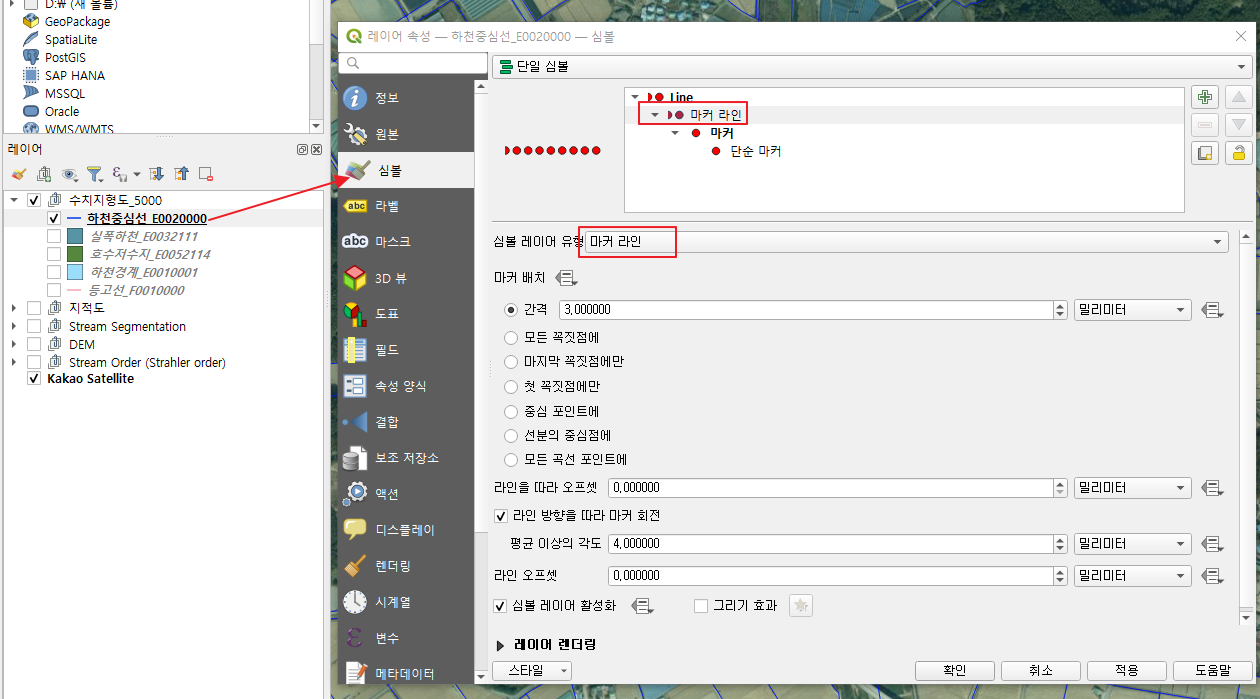

2. 하천중심선의 속성 - 심볼 - 단일심볼 - 심볼레이어 유형을 마커라인으로 변경

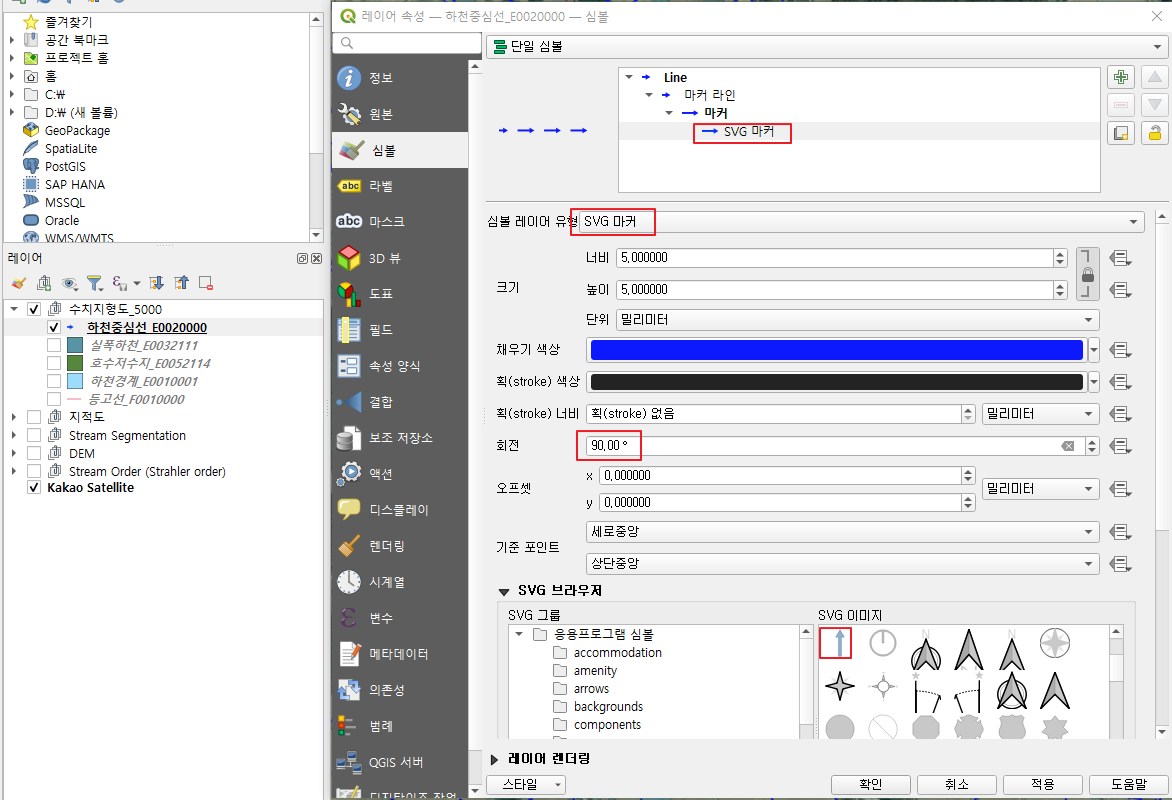

3. 수계라인을 화살표로 표시하기

- 단순마커를 선택 후, 심볼레이어 유형을 SVG마커로 변경합니다.

- 너비와 높이를 적당한 크기로 조절합니다.

- 회전을 90도로 설정합니다.

- SVG이미지에서 방향을 이미지로 선택합니다.

SVG마커

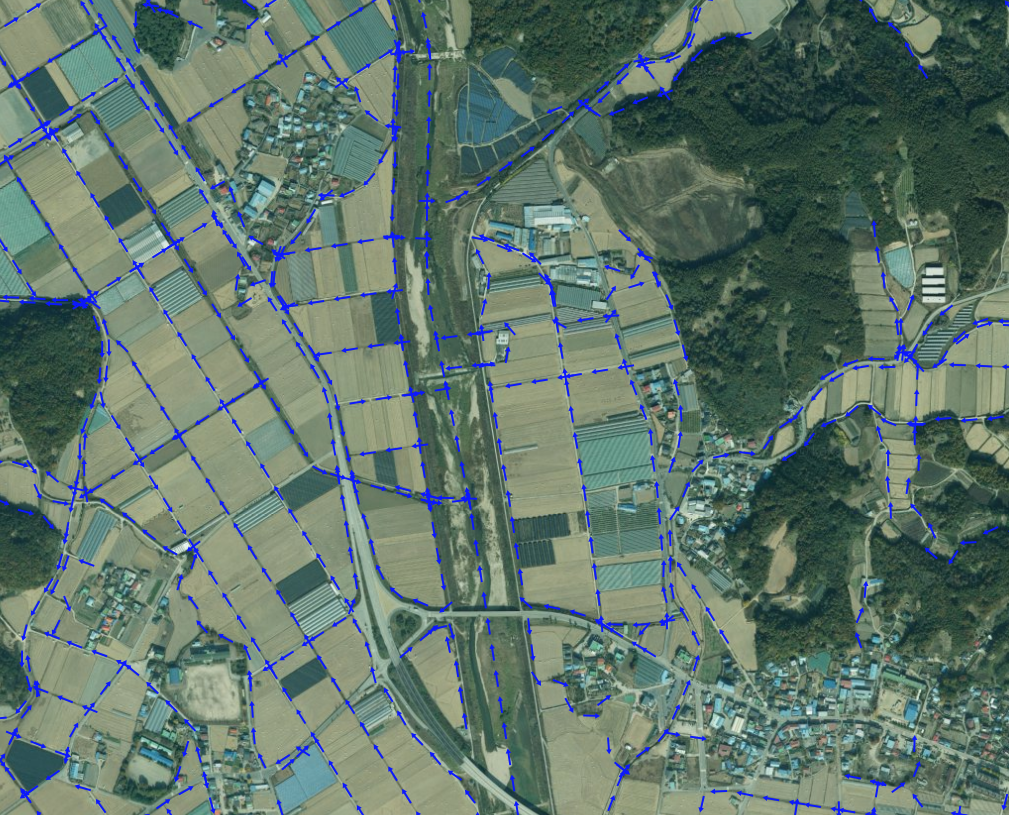

4. 결과

하천중심선 Flow Direction
