[QGIS] TIN보간(DEM) 격자와 생성한 격자그리드의 불일치 문제.
산지(임) 의 경우 수치지형도 F0010000을 이용하여 TIN 보간시에 10X10으로 생성하게되면 특정위치부터 격자가 생성되어 정작 작업하려는 위치와 일치 시킬 수 없어 곤욕을 치르게 됩니다.

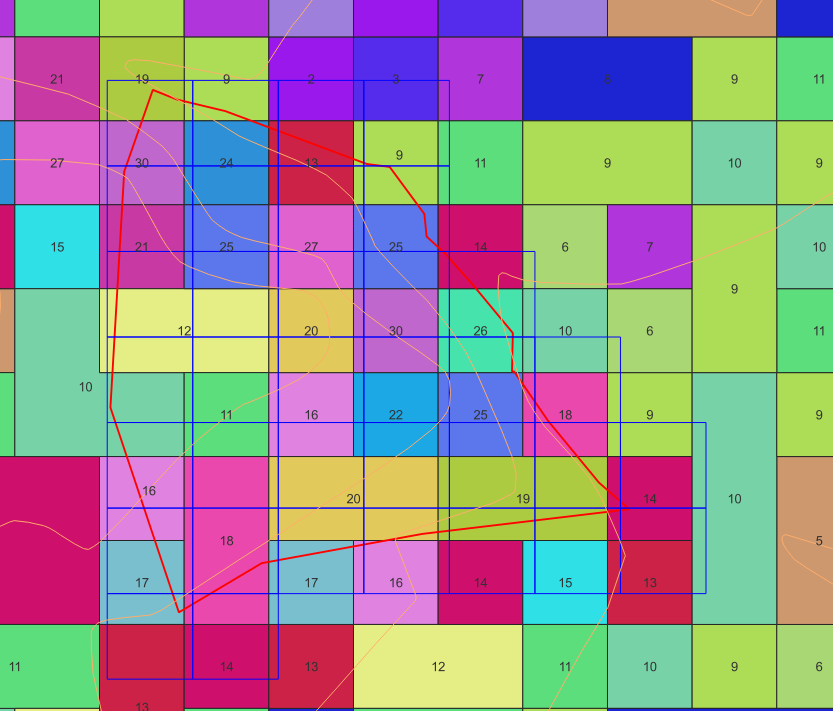

- TIN보간으로 F0010000 지형도를 10X10으로 생성하여 "레스터-경사"를 한 상태입니다.
- 파란색 라인은 붉은색 산지전용지를 기준으로 격자그리드(벡터그리드)를 생성한 상태입니다.
최종적으로 하려는 목표는 파란색의 격자 그리드와 알록달록 10X10의 TIN보간 영역과 맞춰보고자 하는 것입니다.
결과적으로는 맞는것이 아닌 그리드 위주로 생성한다고 보면 될 듯합니다.

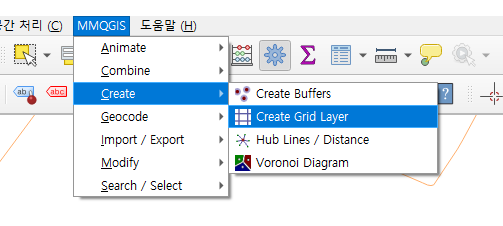

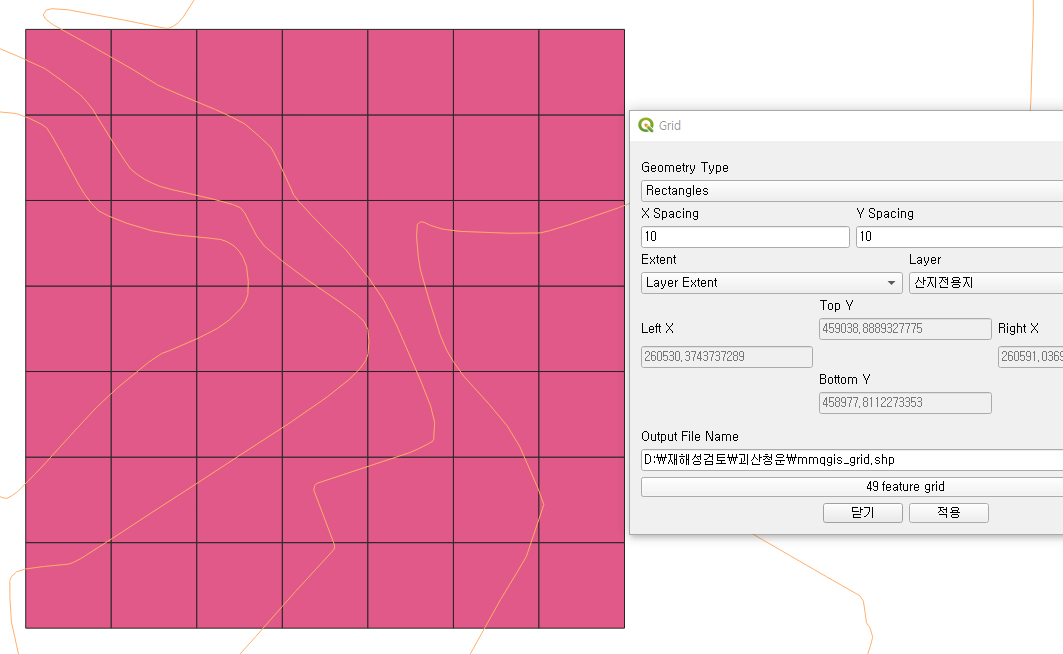

1. MMQGIS 플러그인을 설치하여 아래의 메뉴로 그리드를 생성합니다.

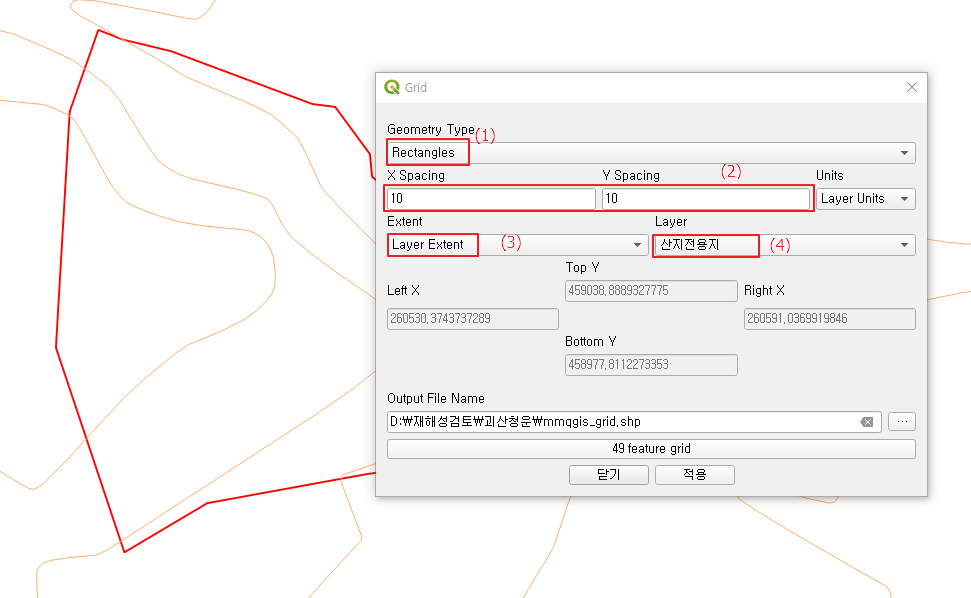

(1) Geometry Type : 사각형을 선택합니다. (10X10 의 표준지를 생성할 예정입니다.)
(2) X, Y Spacing : 가로 세로 10 m를 세팅하여줍니다.
(3) Extent : Layer Extent 를 선택하여 레이어의 범위를 지정하겠다고 명시합니다.
(4) Layer : 붉은색 라인(산지전용지)을 선택합니다.

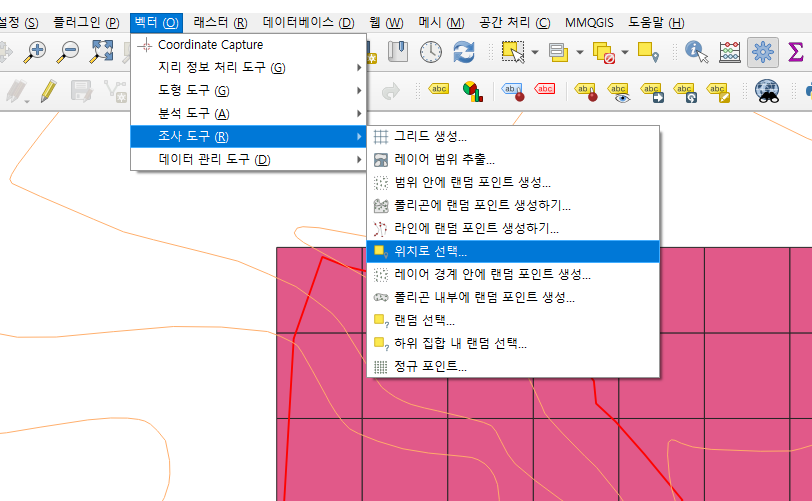

(1) "벡터 - 조사도구 - 위치로 선택" 기능을 이용하여 산지전용지(붉은색 라인) 라인에 걸쳐서 내부까지 겹쳐진 부분을 선택하도록 합니다.

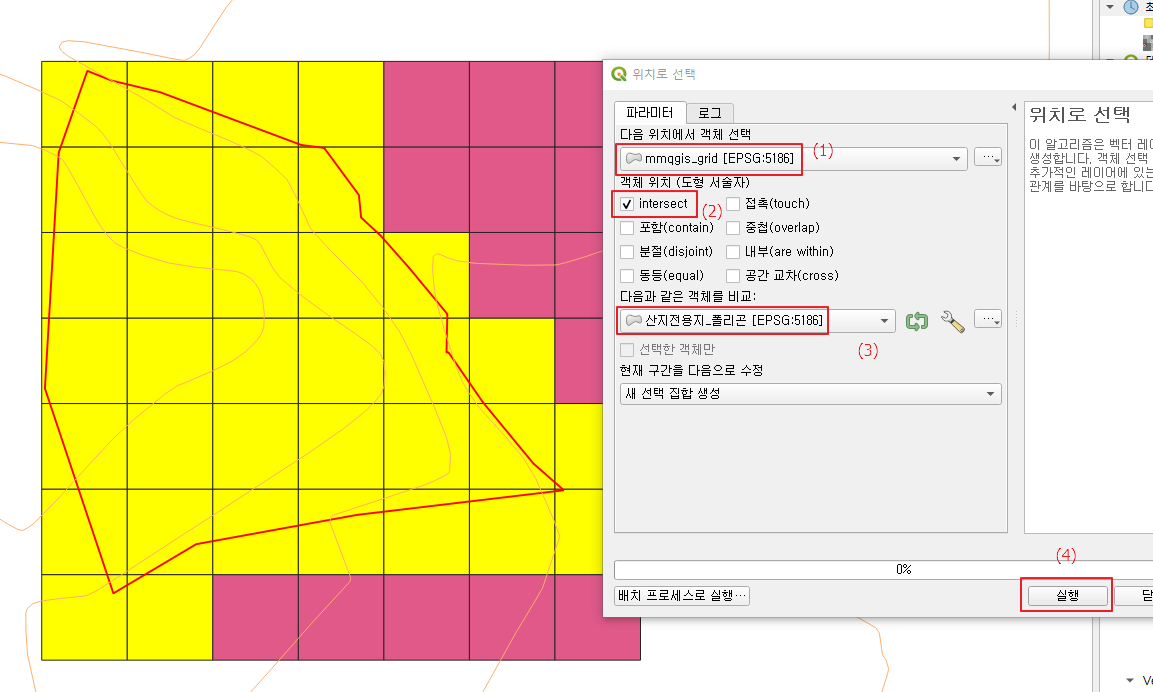

(1) 생성한 그리드 (mmqgis_grid)를 선택합니다
(2) 객체 위치 : intersect 를 선택합니다.
(3) 다음과 같은 객체를 비교 : 선택하려고하는 면(벡터), 혹은 선(벡터)를 선택합니다.
(4) 실행

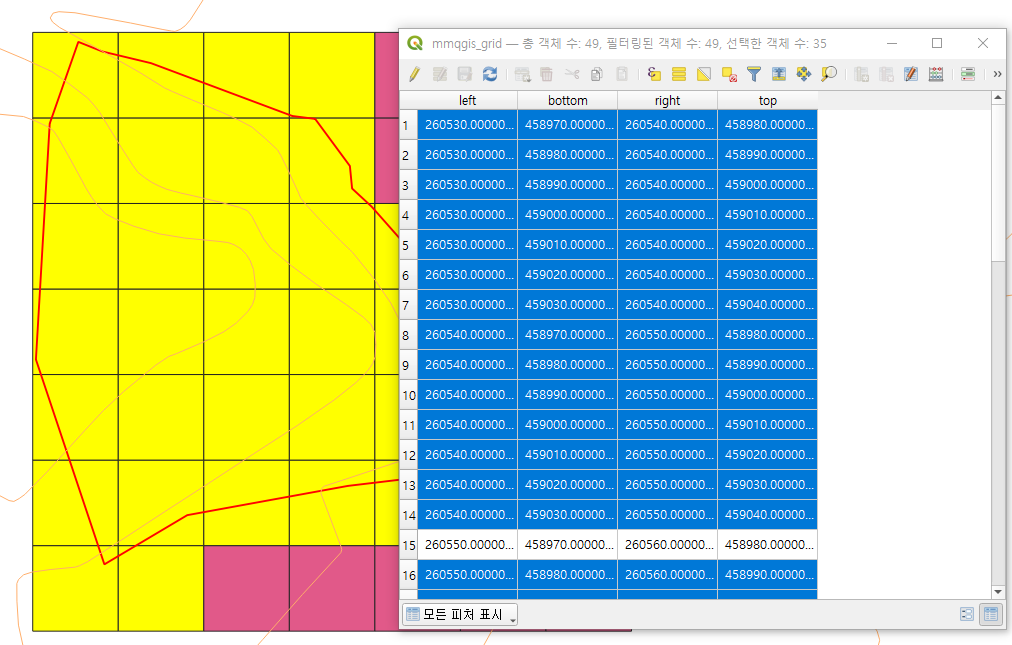

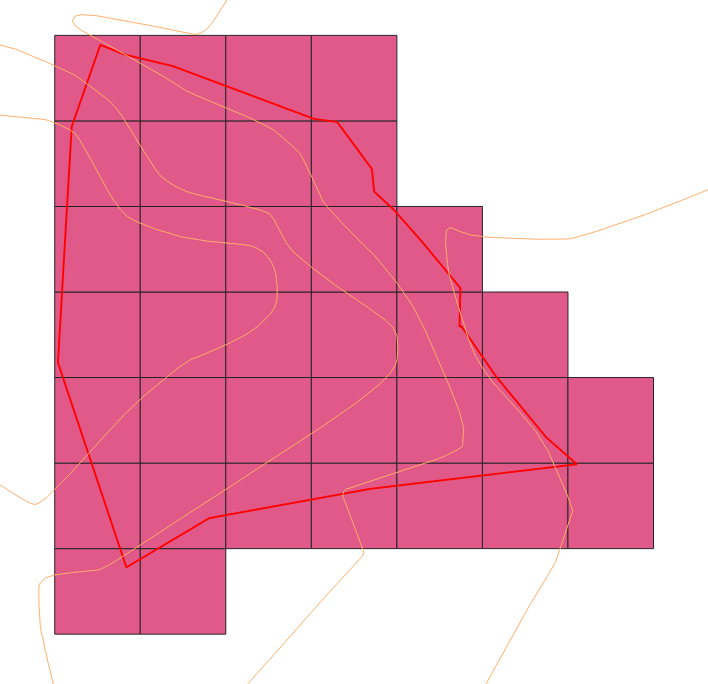

(1) 속성테이블 - 반전 - 삭제 (선택되 되지 않은 자주색 부분을 지워줍니다.)
2. TIN 보간

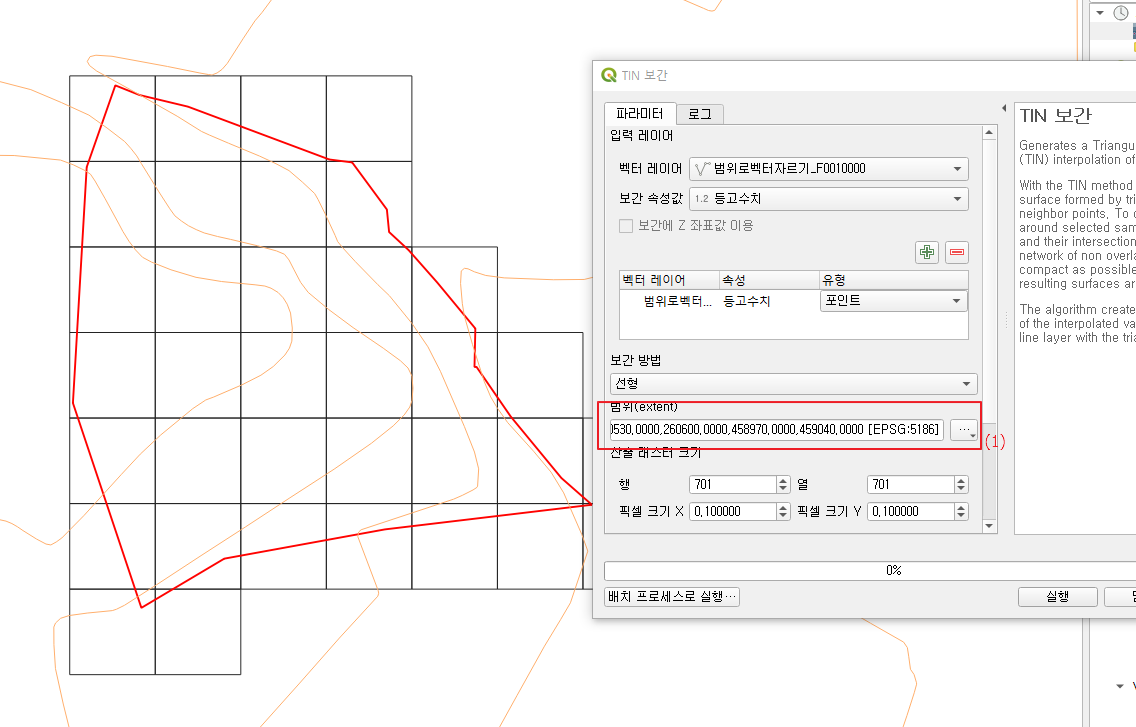

(1) 범위(extent) : 붉은색 산지전용지가 아닌 그리드(mmqgis_grid)를 선택하여 줍니다.
(2) 픽셀크기를 그리드 하나의 크기와 같게 10X10으로 세팅합니다.
3. 레스터 - 분석 - 경사 메뉴를 이용하여 경사분석을 시작합니다.
4. 폴리곤화 (레스터를 벡터로)
경사분석한 레스터를 벡터로 폴리곤화 하고, 산지전용지 외의 영역은 "위치로 선택" 기능으로 제거합니다.
표준기 그리드와 겹치면 아래의 결과와 같이 나옵니다.
