Qgis 산지 수계 분석 (Stream Definition)

Qgis의 Strahler order 기능이 있습니다.

1. DEM 파일을 레이어에 추가합니다.

2. DEM 파일의 사이즈가 클경우에는 "범위로 레스터 자르기"를 하여 특정영역만을 자릅니다.

3. 2번의 자른 영역을 Warp(재투영) 합니다. 아래와 같이 준비를 해놓으면 되겠습니다.

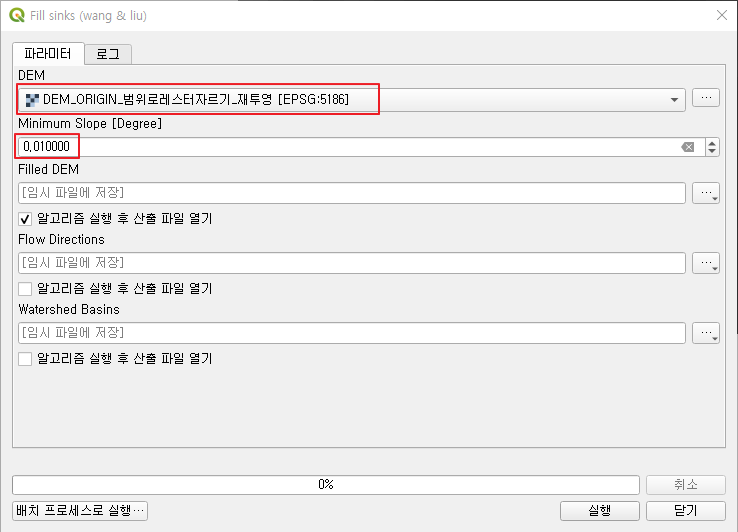

4. Fill sinks (wang & liu) 영역을 Filled DEM을 생성합니다.

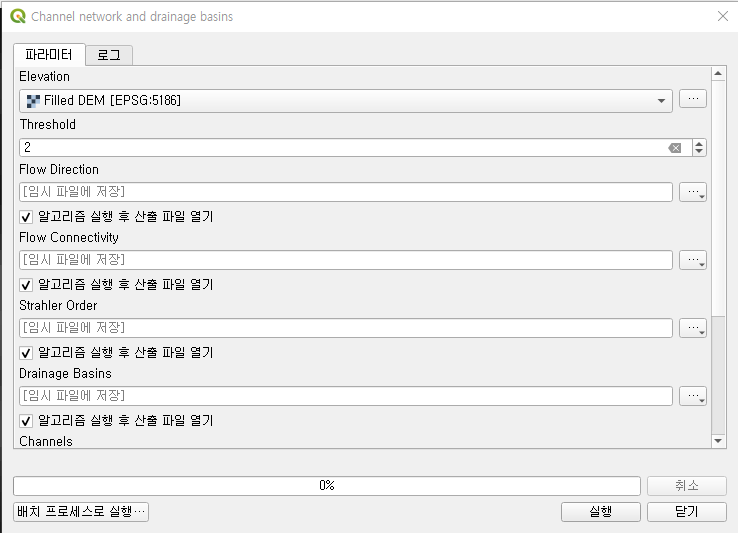

5. Channel network and drainage basins 기능을 이용하여 channel을 만드는 과정입니다.

Elevation 은 4번에서 생성한 Filled DEM을 설정.

Threshold 는 적당히 조절하면서 보고자 하는 라인이 잘 나오는지 확인해야합니다.

저는 산지의 라인까지 보고싶어서 2를 설정했습니다.

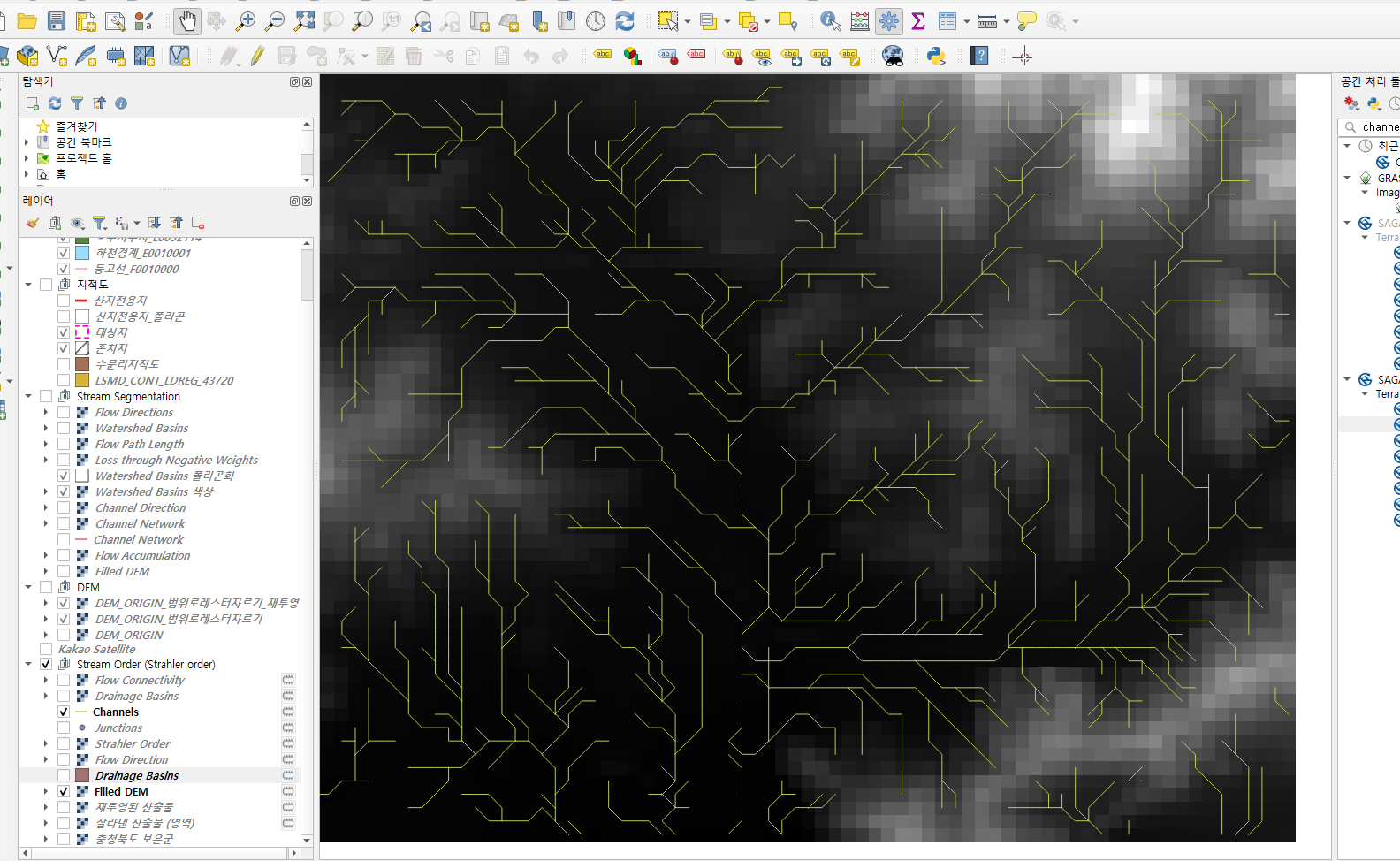

요기까지 하면 아래와 같은 Channels를 확인할 수 있습니다.

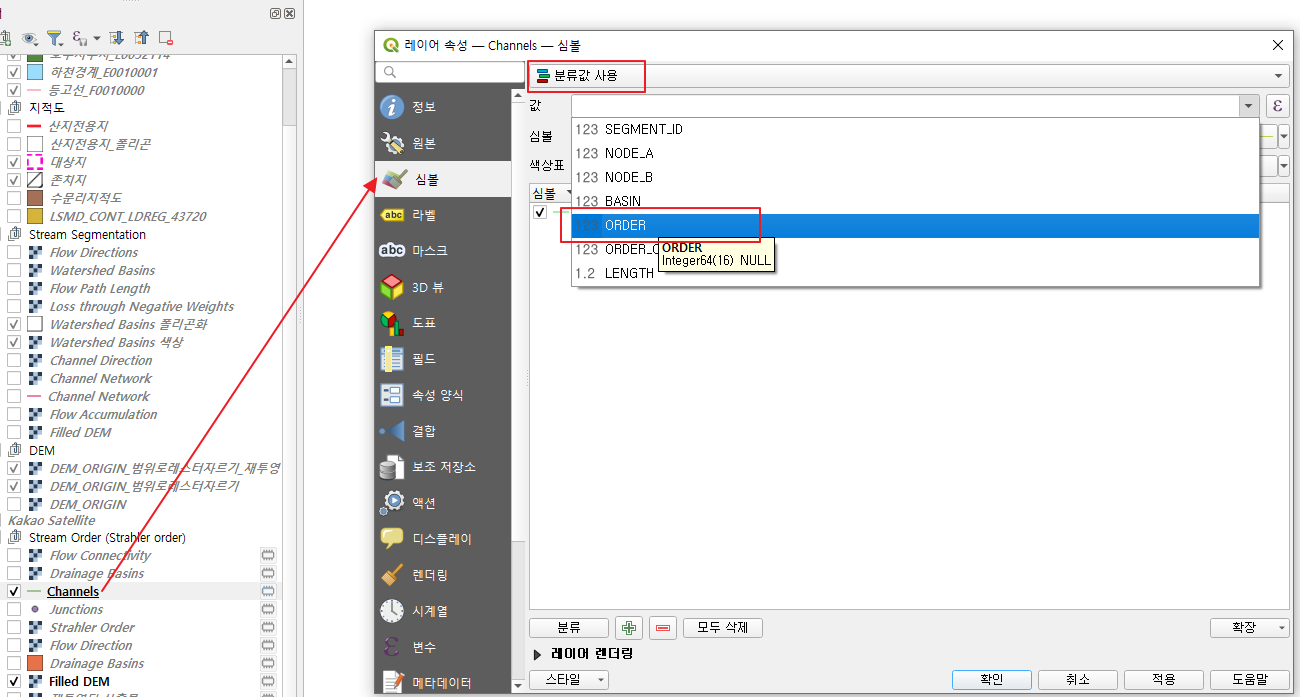

6. Channels 레이어의 속성에서 "분류값 사용"으로 변경, 값은 "ORDER"을 선택합니다.

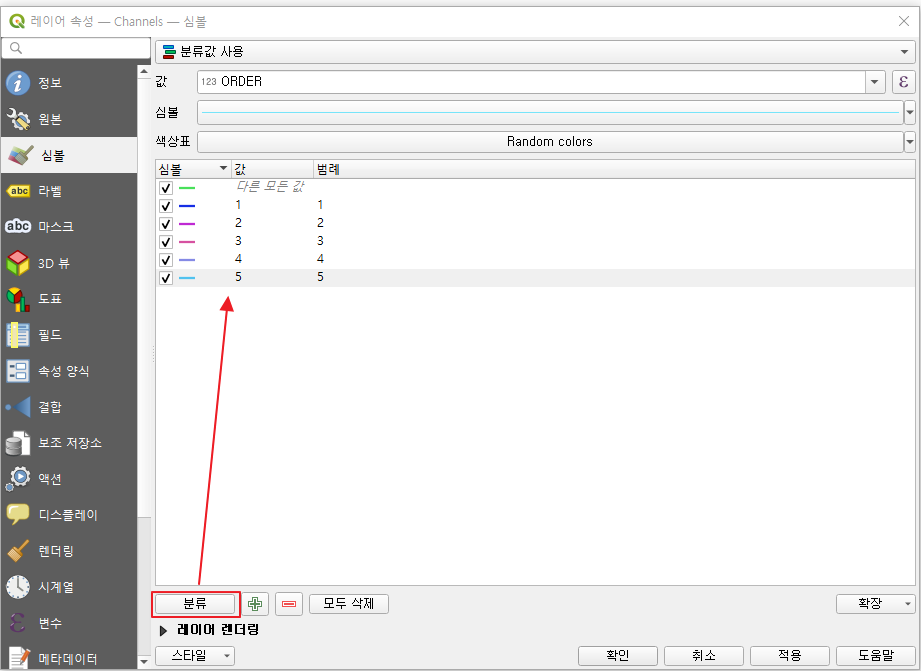

7. 분류버튼을 클릭하여 속성테이블의 값들을 이용하여 심볼을 생성해줍니다.

라인의 굵기나 색상은 각 ROW를 더블클릭하여 수정이 가능합니다.

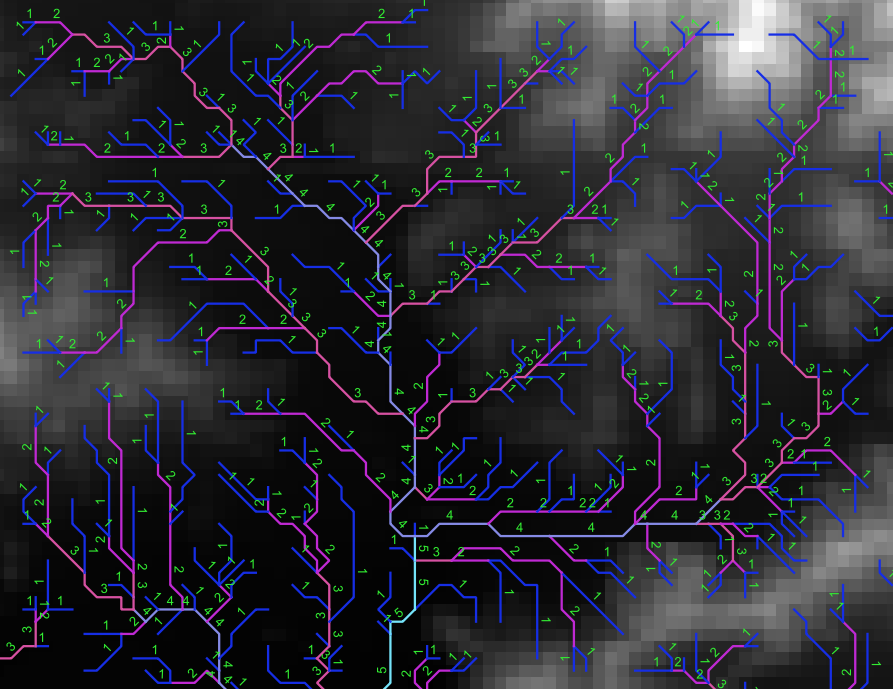

8. 라벨까지 설정하면 아래의 Order를 확인 할 수 있습니다.
