[QField 현장조사] Topological Editing 기능

QField 현장조사

QField에서 지적도 또는 토지의 경계를 작업하게 되면 지형지물의 위치를 변경해야 하는 경우가 발생합니다. 하지만 움직이려고 하는 Vector가 여러 Vector과 연계가 되어 있다면 잘 못 움직였다가는 지도자체가 엉망이 될 텐데요. QField 모바일에서는 이러한 공간 데이터상의 위상관계(Topology)를 유지하면서 편집할 수 있도록 도와주는 기능을 제공합니다.



<Topological Editing의 주요기능>

1. 공유 경계 유지

여러 개의 폴리곤이 인접해 있을 경우, 한쪽 경계를 수정하면 반대쪽 폴리곤의 경계도 함께 수정이 되도록 하는 기능을 제공. (지적도나 행정구역의 경계를 수정할 때 유용하게 사용될 수 있습니다)

2. 오버랩 및 갭을 방지

폴리곤들 사이에는 편집 시에 미세한 틈이 발생할 수 있는데요. 이러한 틈이 발생하지 않도록 조정해 주는 기능을 제공. 경계의 미세한 작업 시에 중첩되는 것을 방지하여 줍니다.

3. 특정 지형지물의 교차점(노드)을 유지되도록 해주는 기능

4. Snapping 기능과 함께 사용하여 점/선/면의 정확도 높은 작업을 모바일에서 할 수 있도록 제공.



QField Topological Edit

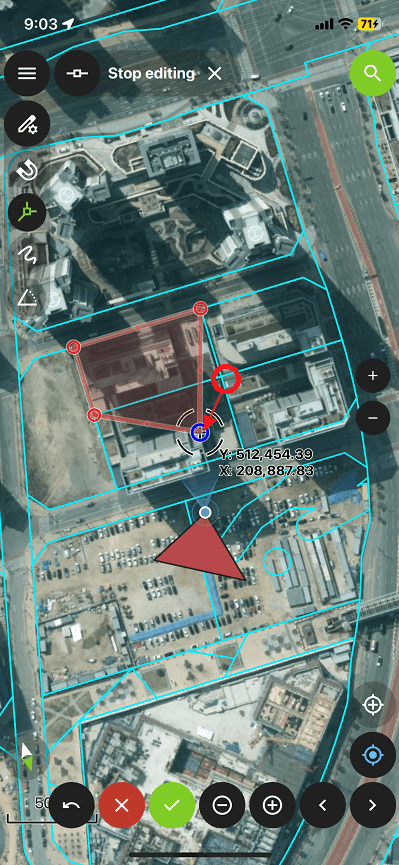

붉은 동그라미 부분을 잡아서 움직이면 연결되어 있는 선이 모두 움직여야 할 때는 Topological Edit 기능을 활용하여야 합니다. 이 기능을 켜지 않고 작업하면 특정 부분만 움직이게 되어 지적도의 그림이 엉망이 되어 버립니다. QField는 산림 및 조경, 나무병원, 토목, 지적도작업 등 현장에서 모바일을 이용한 조사 앱으로 아주 훌륭합니다.



QField 현장조사 모바일 - 인강 듣기

[현장조사] QField를 이용한 현장조사 모바일 사용법 - 나무시스템
