Qgis에서 벡터 그리드 그리기

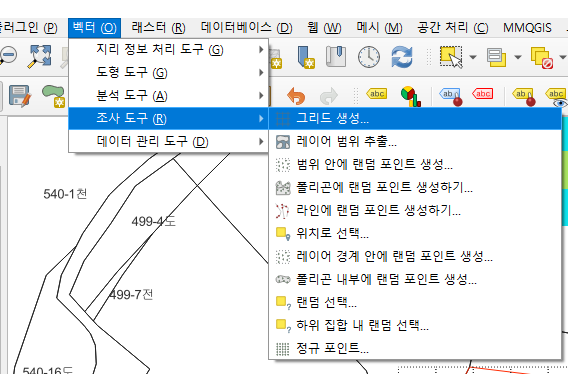

벡터그리드 생성하는 첫번째 방법

벡터 그리드 생성

벡터그리드 생성하는 두번째 방법

1. 플러그인에서 mmqgis 를 설치

2. MMQGIS에서 Create 선택 (항목은 Create Grid Layer)

mmqgis

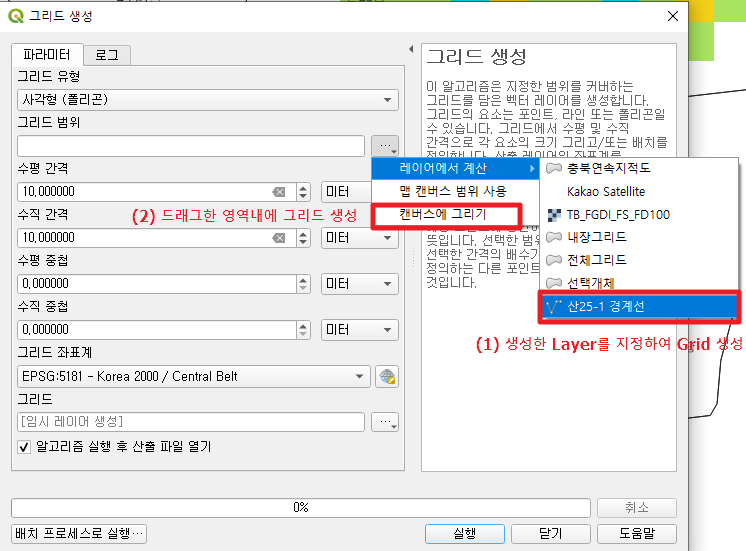

(1) 벡터 그리드를 생성하는 Layer가 선택가능한 벡터 영역(Layer)이 존재할때 사용 가능합니다. 선택가능한 영역이 지역의 전체라면 도면 전체에 그리드가 꽉 채워지게 됩니다.

(2) 그리드를 그리려는 SHP Layer 영역이 없다면 캔버스에 영역을 드래그하여 지정할 수 있습니다.

(3) 수평간격, 수직간격은 격자를 몇 m로 만들것인지 세팅하는 값입니다.



Default 벡터 그리드 생성

(1) 생성된 그리드 Layer에서 "속성" 으로 진입합니다.

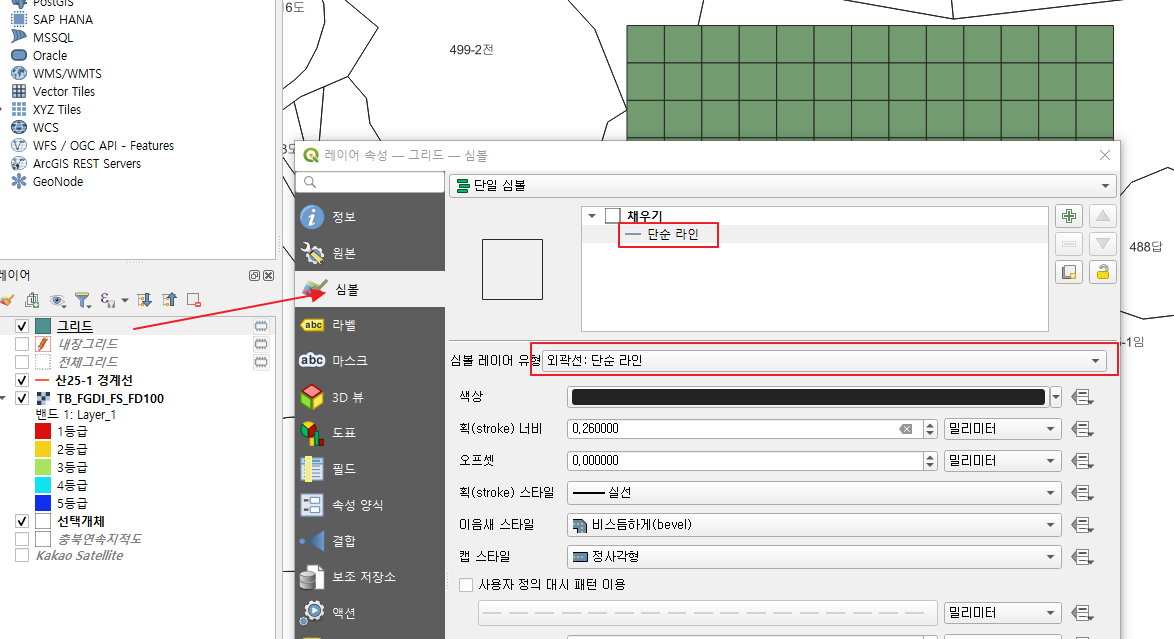

(2) 심볼의 레이어 유형을 원하시는 유형으로 변경, 저같은 경우는 면이 아닌 "단순라인"으로 변경하였습니다.

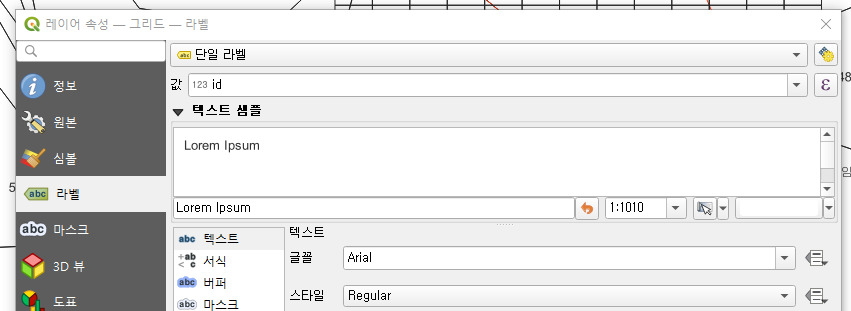

(3) 라벨탭에서 "단일라벨"을 선택하여 ID값을 Display할 수 있도록 선택합니다.

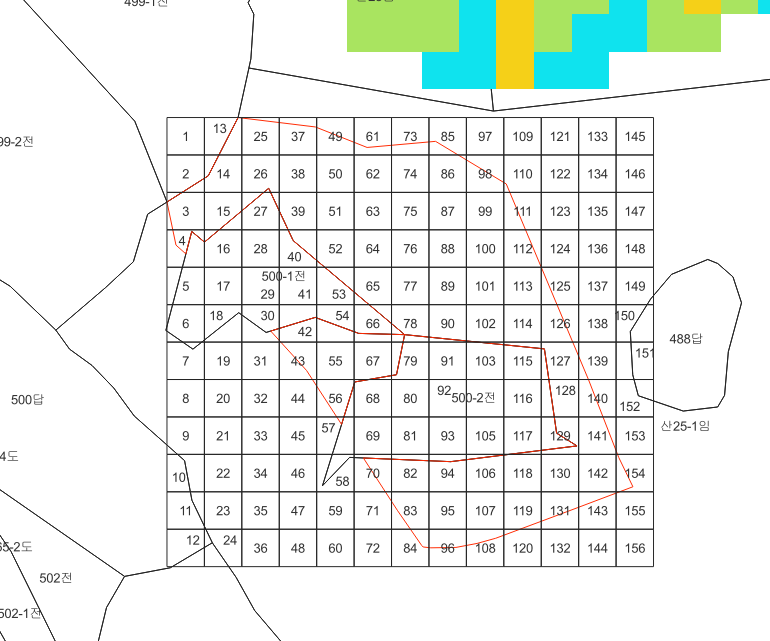

위와 같이 라벨이 각 격자마다 표현되는 것을 알 수 있습니다.

요기서 조금 격자의 내용(라벨)을 지우거나 수정하고 싶으시다면,

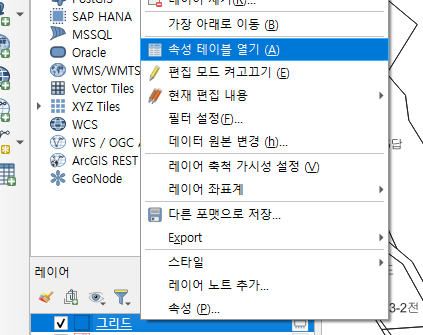

레이어에서 "속성테이블열기"를 진입하여 Data를 수정할 수 있습니다.

속성테이블에서 그리드 수정하기

속성테이블에서 불필요한 정보를 제거하거나 Id값을 수정하여 원하는 형식의 그리드를 작성합니다.
